山東金嶺鐵礦選礦廠已經有五十多年的歷史，近幾年，隨著設備的增多和工藝流程的優化，鐵精粉產量大幅增加。這與全廠電力系統及設備的安全穩定運行密不可分，其中直流操作電源系統作為全廠直流電源的供電系統，是全廠用電安全的重要保證，但由于設備增加、元器件老化等原因，原有的直流供電系統能已不能提供穩定的直流電壓，而且存在嚴重的安全隱患，因此我們決定對中央配電室直流供電系統進行徹底的改造更換。

設備現狀

直流操作電源系統一般是由交流輸入部分、直流充電設備、蓄電池組、直流接線以及直流負荷等部分組成，它的主要作用是：①正常運行時，作為真空斷路器跳閘、合閘線圈和其他設備保護與操作控制電源。②當電壓降低甚至消失時，作為保護動作及設備故障時的事故操作電源，以切除故障，保證設備安全和系統的正常運行。③交流出現用電事故中斷時，作為全廠的事故電源照明。因此直流系統的穩定與否，對全廠的安全、穩定運行具有重要意義。

選礦廠原有直流供電系統是多年前根據當時本廠用電的需要自己配置的，它主要采用兩組橋式硅整流裝置作為直流系統的整流部分，采用補償電容組作為直流補償部分。由于老化等原因，電容存放電能力大幅降低，而直流電源作為選礦廠控制、保護等系統的工作電源，一旦失去，勢必造成不可想象的嚴重后果。

例如當6kV線路出現故障停電時，高壓電機停止后，但由于電容放電能力降低，不能達到真空斷路器跳閘線圈動作時所需的電壓，真空斷路器并沒有斷開，如果沒有及時檢查，通過人工方式將斷路器斷開，當母線故障解決送電后，高壓電機將自動開車，嚴重影響我廠人身及設備的安全。

實施改造

1 系統組成

我廠決定對中央配電室的整個直流系統進行更換，通過外出參觀，對其他單位現場應用情況進行考察，決定采用東方電子DF0210A智能型直流操作電源系統,其系統由交流配電單元、高頻開關整流模塊、蓄電池組、硅堆降壓?jiǎn)卧㈦姵匮矙z裝置、SD-JD01微機直流系統接地監測儀、充電監控單元、配電監控單元和集中監控模塊等部分組成。

由于充電裝置容量較小且饋出線回路較少，充電屏和饋電屏合裝在一個充饋電屏內。微機接地檢測儀利用電流差原理,對因支路接地產生的對地漏電流進行在線無接觸測量,實現接地故障支路的選線定位，可同時對兩段母線的絕緣狀況及不超過96條支路的接地狀況進行檢測。

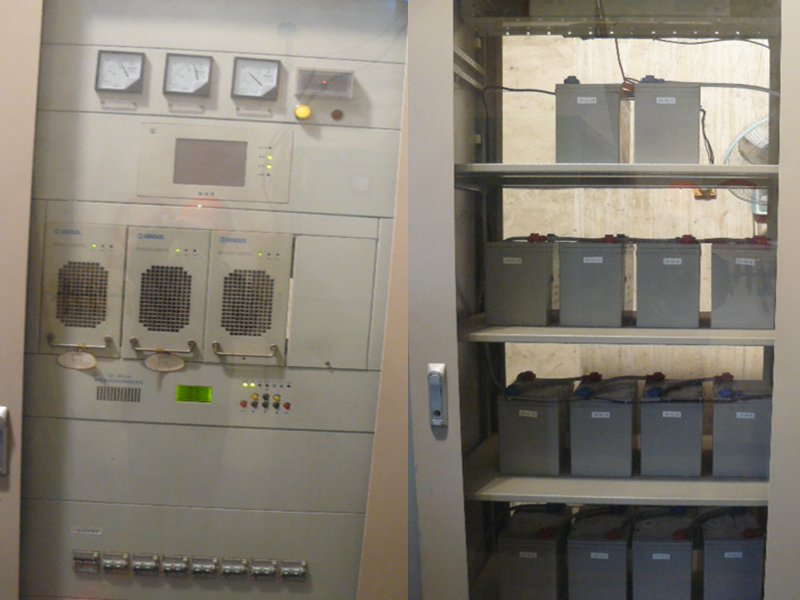

圖1 充饋電屏和電池屏

2 工作原理

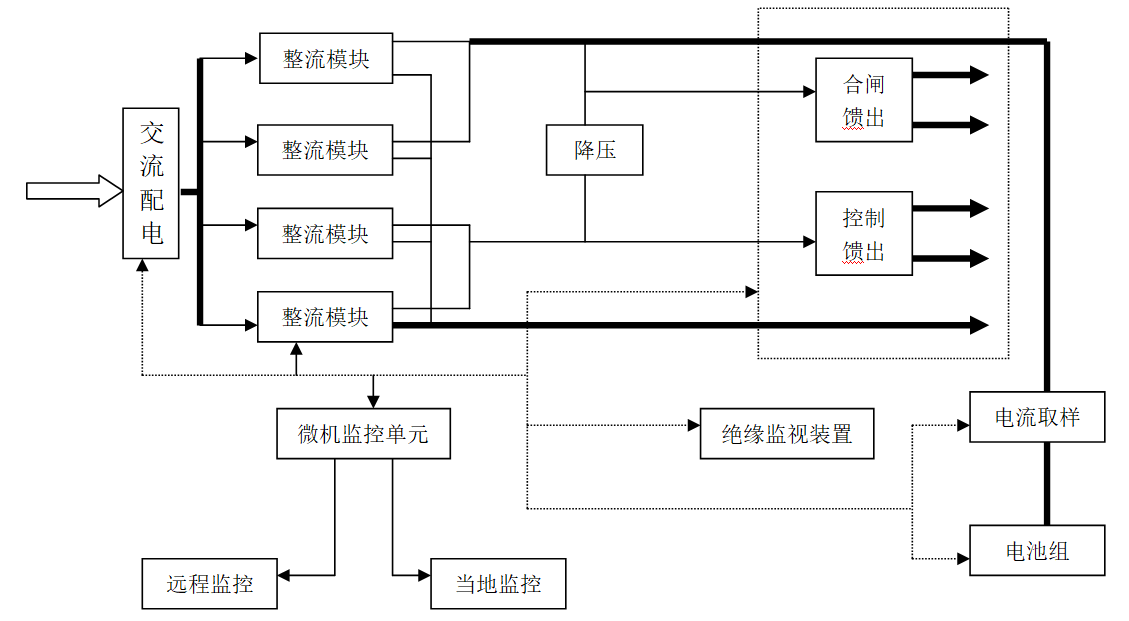

圖2 系統原理框圖

選礦廠是采用鐵山110kV變電站配變的兩路6kV線路供電，所有的高壓配電盤均采用老式的GG-1A型配電盤，其真空斷路器是依靠跳閘和合閘線圈來實現分段與閉合。

為確保供電的可靠性，本次改造的直流系統采用兩路獨立的三相AC380V輸入電源經過交流進線自動切換裝置給充電機充電，充電機一方面給蓄電池充電，另一方面為常規負荷供電。其中交流切換裝置就是利用兩個交流接觸器將兩路交流電源連鎖，通常由一路電源供電，當這一路出現故障跳閘時，另一路的交流接觸器實現自動投切供電。

交流輸入電壓首先經過EMI電源濾波電路，消除電網和電源模塊之間的相互干擾。在交流部分加入軟啟動電路，可消除電源模塊開機時對電網的沖擊。交流電經過橋式整流，變換為100Hz的脈動直流，由boost升壓電路將脈動直流升壓、濾波，變?yōu)?00V左右的直流電。

為提高電源模塊的功率因數，控制電路部分采用專用芯片，通過檢測脈動直流的瞬時電壓和電流，控制開關的開通和關斷時間，使電源模塊的輸入電流與輸入交流電壓同相，使整流模塊的功率因數達到0.996以上。而且通過采用有源功率因數校正電路，不但消除了對電網的諧波污染和對周圍其他電子設備的干擾，而且拓寬了電源模塊的交流輸入電壓范圍。

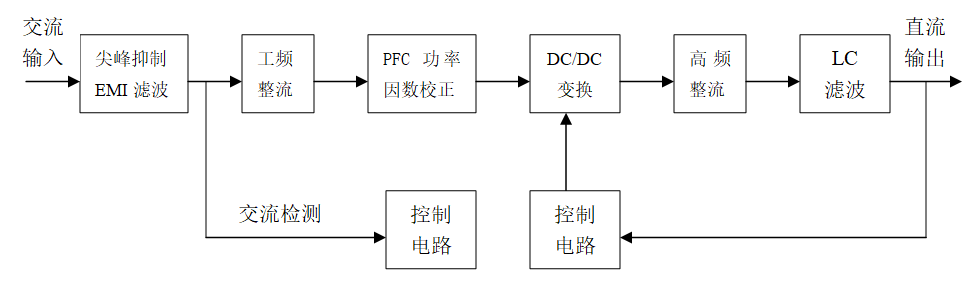

圖3 高頻開關整流模塊原理圖

直流系統正常運行在浮充電狀態，控制母線上聯接的是控制、監測、信號等回路，一般情況負荷較小且穩定；合閘母線則聯接的是斷路器的合閘線圈回路，當斷路器合閘動作時，有很大的沖擊電流。為了故障處理和檢修方便，將兩種負荷分別用不同的母線分開。控制直流為220V電壓，合閘母線直接引的蓄電池電壓，經直流穩壓裝置供控制母線，將控制母線穩定在220～240V之間。

蓄電池組主要為交流電源或充電設備故障后，提供事故時的直流電源，確保其他系統的正常運作。選礦廠蓄電池組采用的是閥控密封鉛酸蓄電池，共18組108節，每節電壓大約2.23V。

這樣蓄電池組的端電壓就是240V左右，把它串在合閘母線上，合閘母線的電壓變化范圍超過控制母線的額定電壓范圍，因此我們也將合閘母線與控制母線分開設置，在控制母線與電池之間安裝有一個自動調壓裝置（降壓硅鏈），調壓范圍在0～35V之間，可以根據蓄電池組的電壓變化自動改變電壓降，從而保證控制母線的電壓保持在正常范圍之內（220V±2.5%）。

合閘操作時，整流模塊提供110～130%Ie的電流（Ie為整流模塊的額定輸出電流），其余電流由電池提供。

3 運行方式

在浮充電運行方式下，如果電池組容量降低，則電池充電電流增加，當電池的浮充電流大于0.1C時，監控單元控制模塊自動轉到均衡充電。

如果進入蓄電池供電方式，由于選礦廠直流系統只有三臺220V/10A的整流模塊，數量較少，整流模塊輸出與合閘母線并聯，控制母線的供電由合閘母線通過自動調壓裝置提供，在交流停電時，電池通過自動調壓裝置為控制母線供電。

改造效果

更換后的直流系統用蓄電池取代電容器組作為儲能元件，容量增大，整流裝置也更換成高頻電源模塊，并且有監控單元、微機接地巡檢儀、蓄電池測試儀、報警系統等，具有過流、過壓、欠壓、絕緣監察、交流失壓、交流缺相等保護及聲光報警的功能。

當出現主線路停電故障時，蓄電池能夠穩定的供電，在確保各真空斷路器的跳閘線圈動作的同時，也為全廠的事故照明提供電源。同時利用微機接地巡檢儀對全廠主要線路進行絕緣檢測，出現故障時能迅速報警，并直觀的反應到顯示屏，為維護人員迅速排除故障提供了有力幫助，避免了重大事故的發生。

結語

新的直流系統運行一年來，沒有發生直流系統控制母線電壓升高的現象，蓄電池也沒有發生鼓包流液現象。它為中央配電室提供了穩定可靠的直流電源，而且系統操作簡單，自動化高，減輕了值班人員的工作強度，為我廠安全可靠生產提供了有力的保障。
