我國500kV等級輸電線路發展迅速，輸電線路的塔位和走廊對占地和生態環境有一定的影響。因此，為了減少500kV線路走廊占地，提高單位面積的傳輸容量，同塔架設雙回線路已成為必然趨勢。

俄羅斯及我國數10年運行數據表明，雷擊仍然是500kV線路跳閘的主要原因。與500kV單回線路相比，同塔雙回線路桿塔較高，感應過電壓較大，其耐雷水平大大降低，更易雷擊跳閘。國內外運行數據也指出500kV線路雷擊跳閘中，雷電繞擊跳閘占主要形式。

于是大多數文獻著重研究雷電繞擊而忽略了雷電反擊部分。因此，做好500kV同塔雙回輸電線路防雷設計，加強500kV同塔雙回輸電線路防雷保護，提高線路耐雷水平，防止500kV同塔雙回輸電線路雷擊跳閘勢在必行。

作者以南方電網500kV同塔雙回輸電線路“貴福線”自然條件和線路參數為背景，基于ATP-EMTP軟件，分別建立雷電流波模型、分段傳輸線桿塔模型、輸電線路模型、絕緣子閃絡和接地電阻模型，搭建仿真電路，分別就接地電阻和線路檔距對500kV同塔雙回輸電線路反擊耐雷水平的影響進行仿真分析，其成果可為我國500kV同塔雙回線路防雷分析提供參考。

研究發現：

• 500kV同塔雙回輸電線路，不論是單回閃絡還是雙回同時閃絡，線路反擊耐雷水平均隨著接地電阻的增大而降低。
• 導線排列方式對500kV同塔雙回輸電線路反擊耐雷水平有較大影響，逆相序排列耐雷水平最高，正相序排列次之，上下三角形排列最低。因此，對于同塔雙回輸電線路，導線排列方式最好采用逆相序排列。
• 隨著線路檔距的增加， 500kV同塔雙回輸電線路反擊耐雷水平總體呈現降低趨勢。

圖2 桿塔分段傳輸線模型

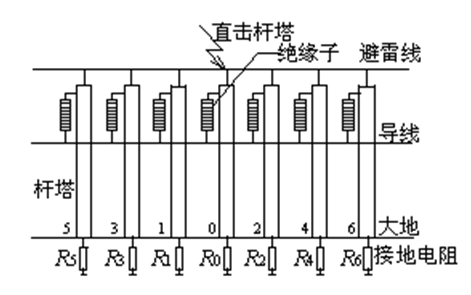

圖4 雷直擊桿塔示意圖

（編自《電氣技術》，原文標題為“500kV同塔雙回輸電線路雷電反擊仿真模型的建立與分析”，作者宋陽、秦穎 等。）
