  • 頭條國內外對風電機組高電壓穿越技術的要求和規范
    2021-11-07 作者：朱宏毅 沈渭程 等  |  來源：《電氣技術》  |  點擊率：
    分享到：
    導語隨著直流輸電技術的快速發展，其安全、穩定、運行面臨更大的挑戰，尤其是直流輸電近區新能源機組耐高壓能力成為了關注重點。為了提升大電網安全穩定運行能力，世界各國逐步開展新能源機組故障電壓穿越能力的研究。各國電網運營龍頭企業如澳大利亞能源市場委員會（AEMC）、美國聯邦能源管理委員會等，依據大電網組織結構特性，對新能源發電機組高電壓穿越能力做出了明確要求。



    1 澳大利亞

    澳大利亞首先制定了具有真正意義的風力發電機組高電壓穿越能力導則，該導則規定高壓側電網電壓驟升至額定電壓的130%時，風力發電機組應維持60ms而不脫網；電網電壓從額定值的130%回到額定值的110%時，機組需要不間斷運行900ms，并保證有充足的故障恢復電流能夠支撐過電壓故障。圖1所示為澳大利亞高穿標準。

    國內外對風電機組高電壓穿越技術的要求和規范

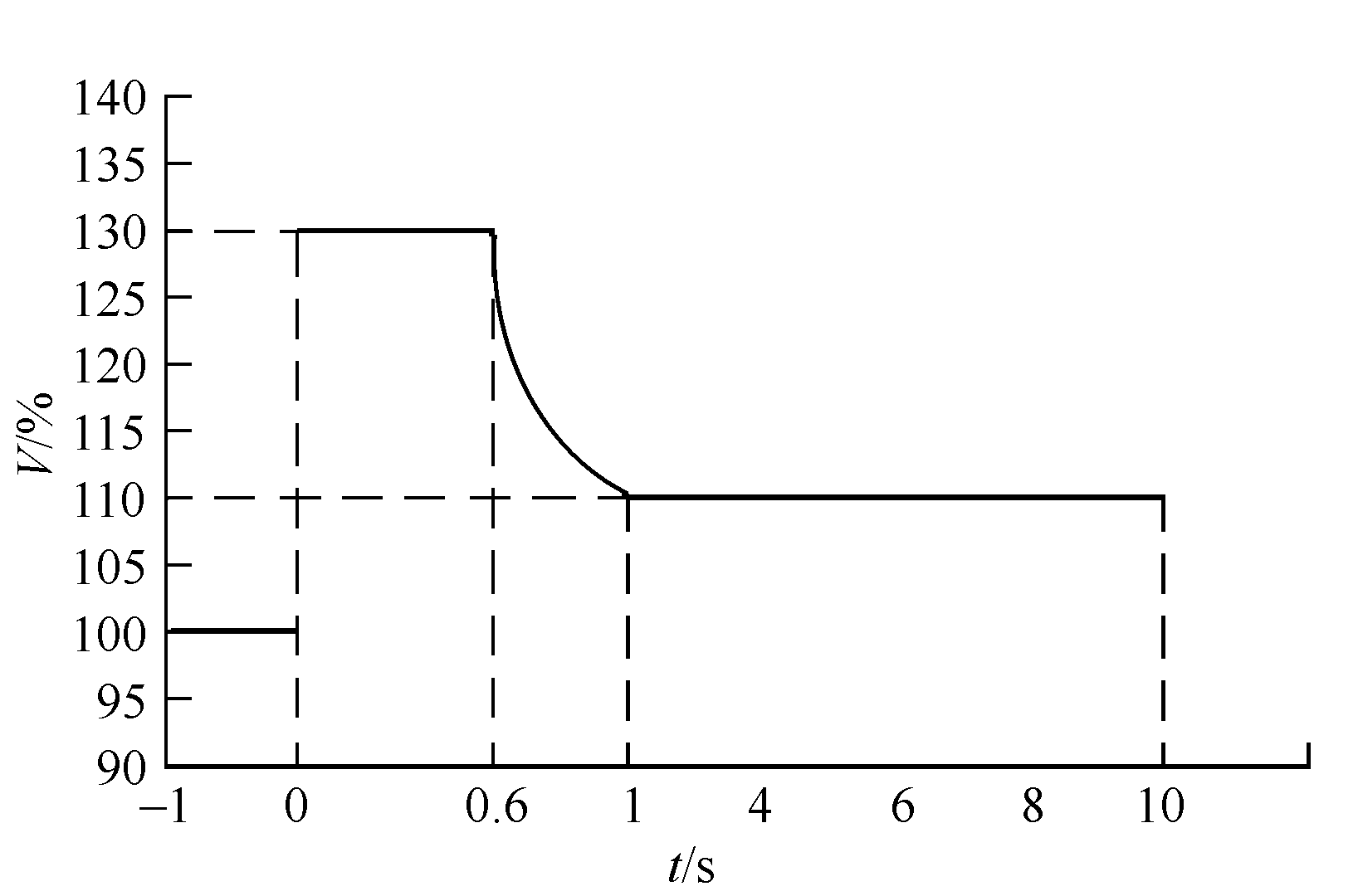

    圖1 澳大利亞高穿標準

    2 美國

    美國風力發電機組并網導則要求，高壓側電網電壓驟升至額定電壓的120%時，風力發電機組具備連續運行1s不脫網的能力；在電網電壓升高至118%時，風力發電機組具備連續運行2s不脫網的能力；在電網電壓升高至115%時，風力發電機組具備連續運行3s不脫網的能力；高壓側電網電壓驟升至額定電壓的110%時，風力發電機組具備連續運行工作不脫網的能力。圖2所示為美國高穿并網導則。

    國內外對風電機組高電壓穿越技術的要求和規范

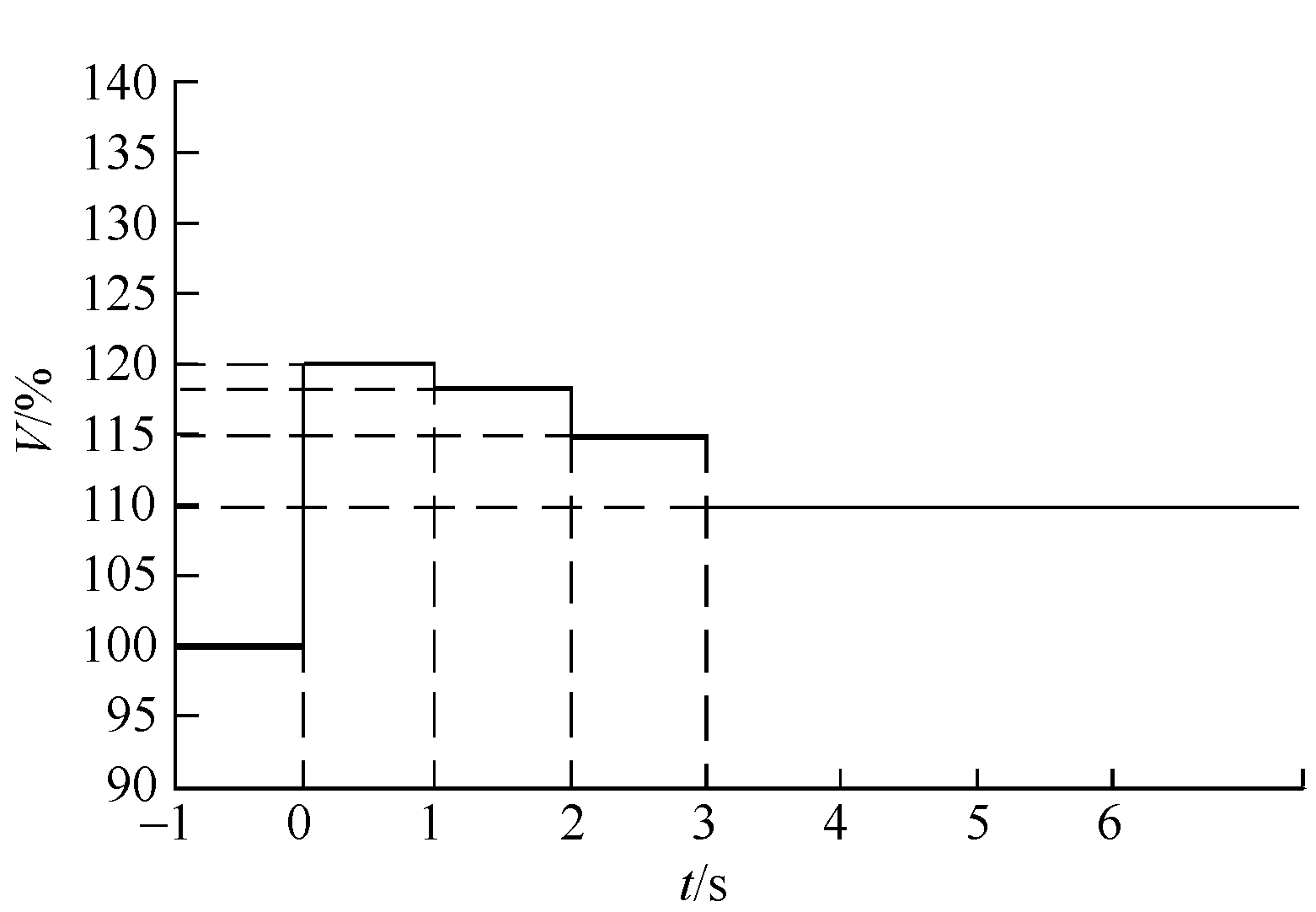

    圖2 美國高穿并網導則

    3 中國

    我國在風力發電機組高電壓穿越方面也在積極制定標準，并于2017和2018年分別發布了NB/T 31111—2017《風電機組高電壓穿越測試規程》和GB/T 36995—2018《風力發電機組 故障電壓穿越能力測試規程》，其中國標GB/T 36995要求見表1。

    國內外對風電機組高電壓穿越技術的要求和規范

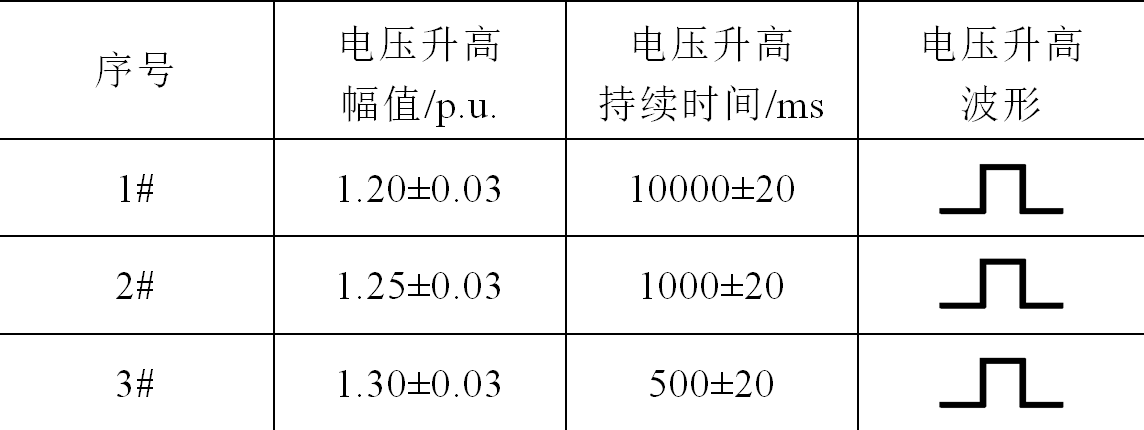

    表1 國標GB/T 36995要求

    國標要求采用阻容分壓式高穿設備進行風力發電機組高電壓穿越測試，圖3所示為電壓升高裝置示意圖，阻容分壓式高穿設備串入至風機升壓變壓器高壓側，應用阻容分壓原理抬升電壓。

    國內外對風電機組高電壓穿越技術的要求和規范

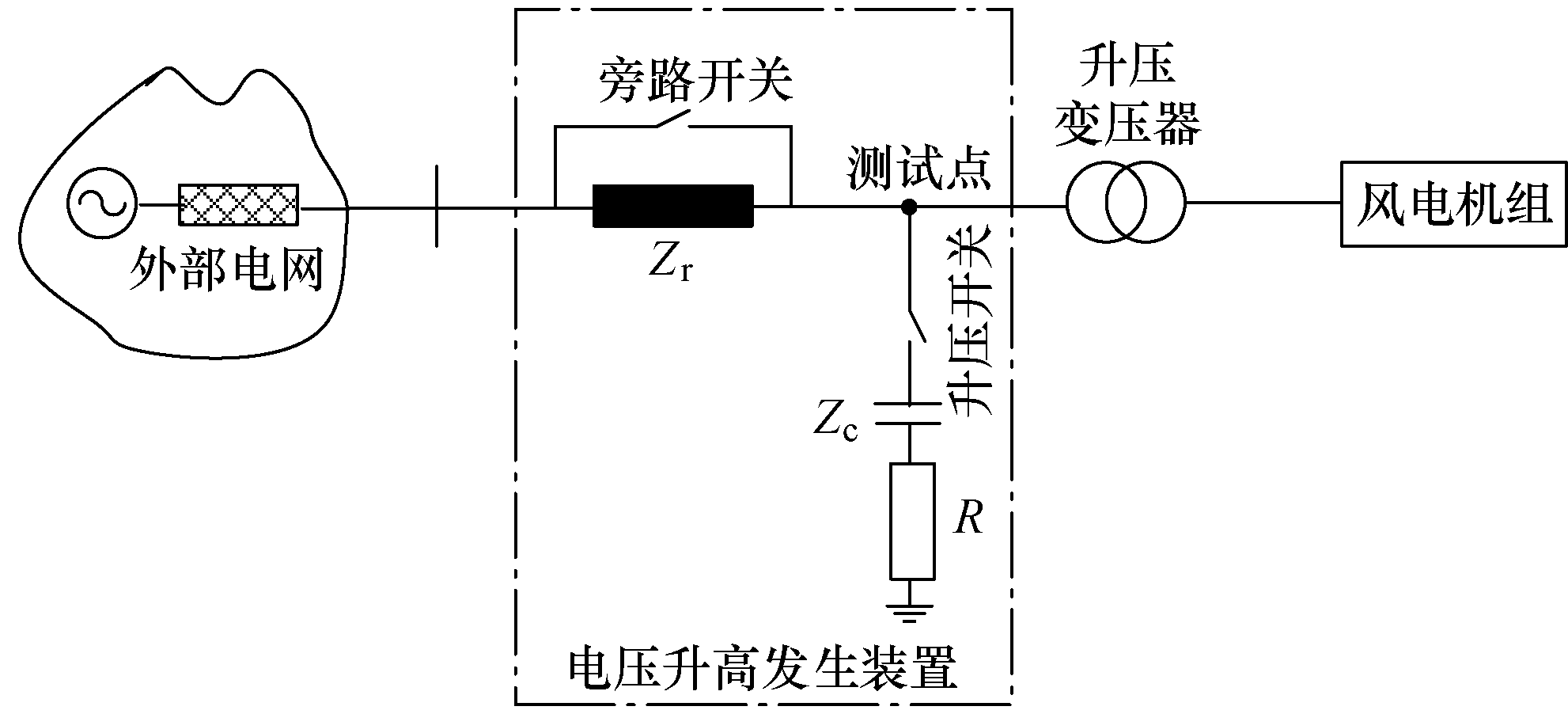

    圖3 電壓升高發生裝置示意圖

    本文編自《電氣技術》，標題為“風電機組高電壓穿越技術研究及現場實測”，作者為朱宏毅、沈渭程 等。
