報告摘選

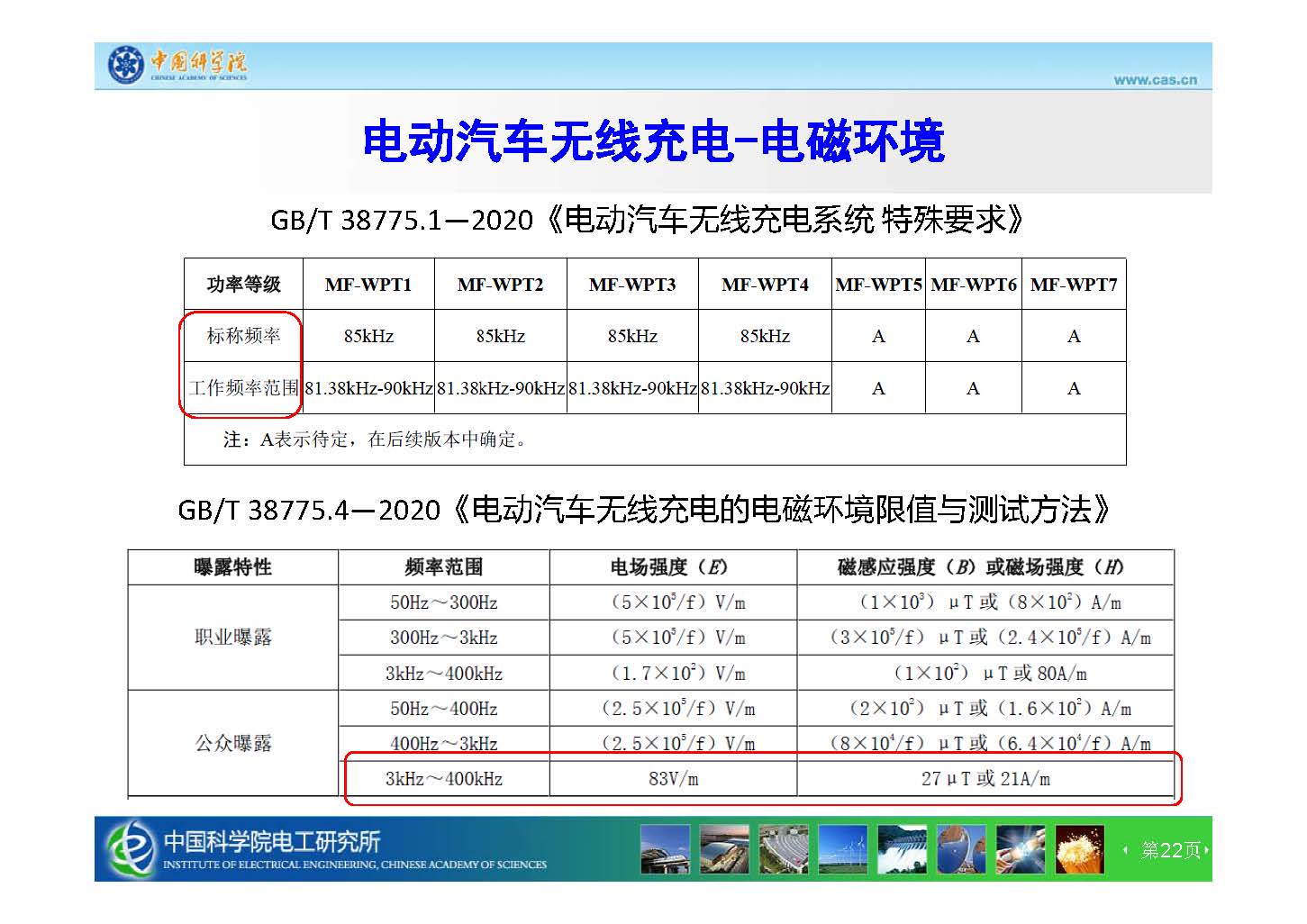

電動汽車無線充電系統主要由高頻逆變器、補償網絡、能量耦合線圈和整流器組成，通過線圈的高頻磁場耦合實現電能的無線傳輸。過大的電磁場干擾將影響周圍電子設備的運行和人員安全。

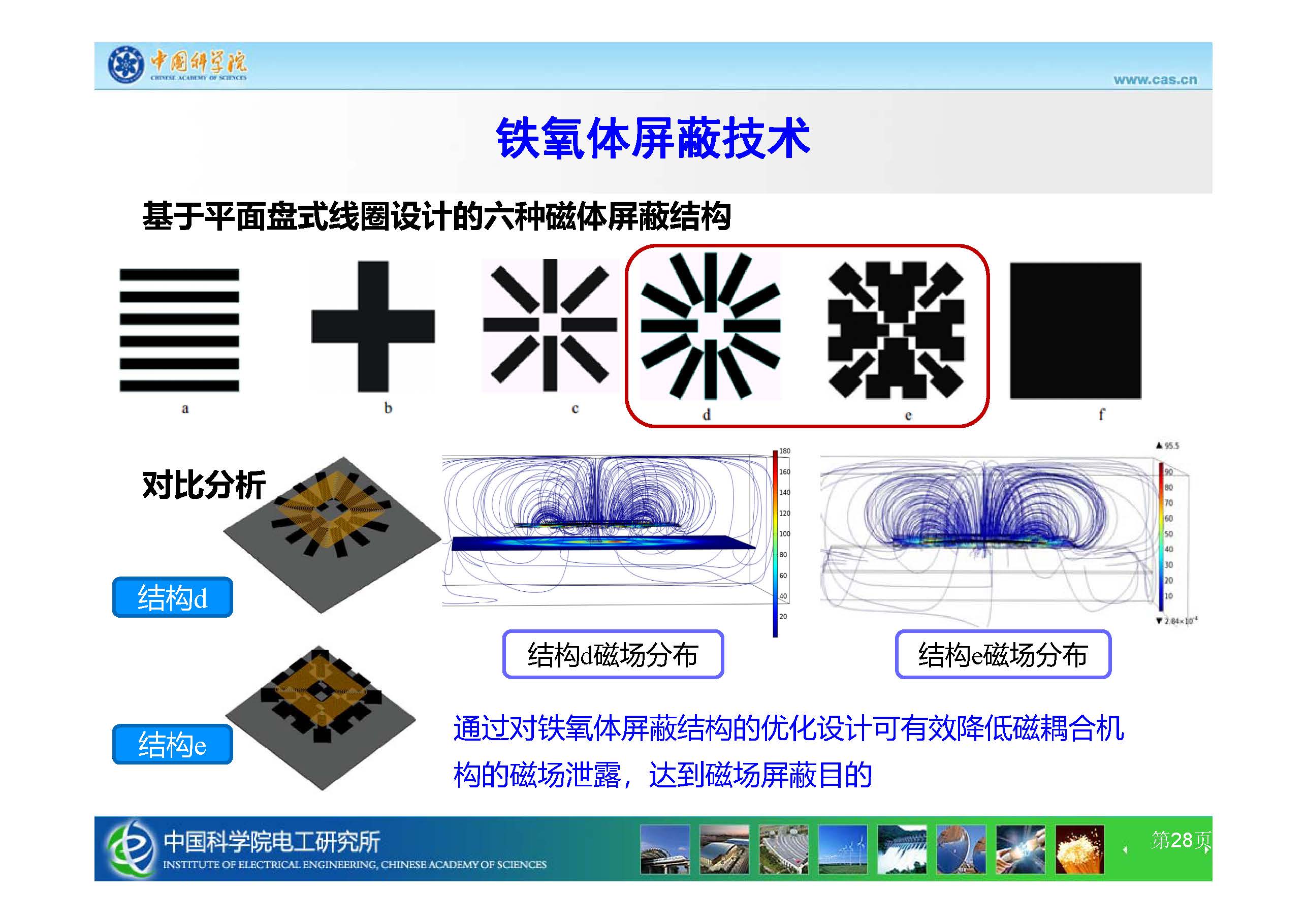

1）鐵氧體屏蔽技術

通過對鐵氧體屏蔽結構的優化設計可有效降低耦合機構的磁場泄漏，達到磁場屏蔽目的。

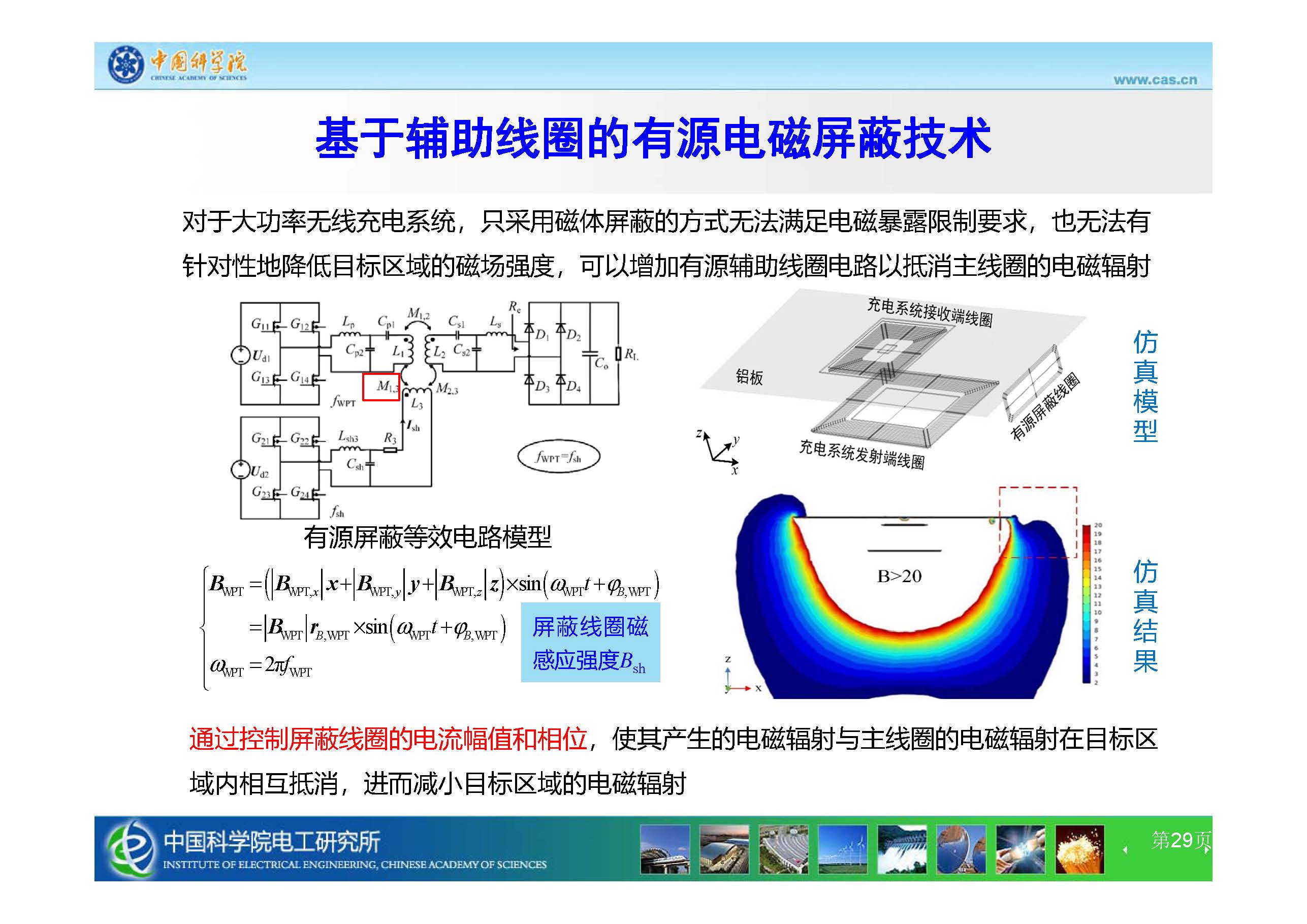

2）基于輔助線圈的有源電磁屏蔽技術

對于大功率無線充電系統，只采用磁體屏蔽的方式無法滿足電磁暴露限制要求，也無法有針對性地降低目標區域的磁場強度，可以增加有源輔助線圈電路以抵消主線圈的電磁輻射。通過控制屏蔽線圈的電流幅值和相位，使其產生的電磁輻射與主線圈的電磁輻射在目標區域內相互抵消，進而減小目標區域內的電磁輻射。

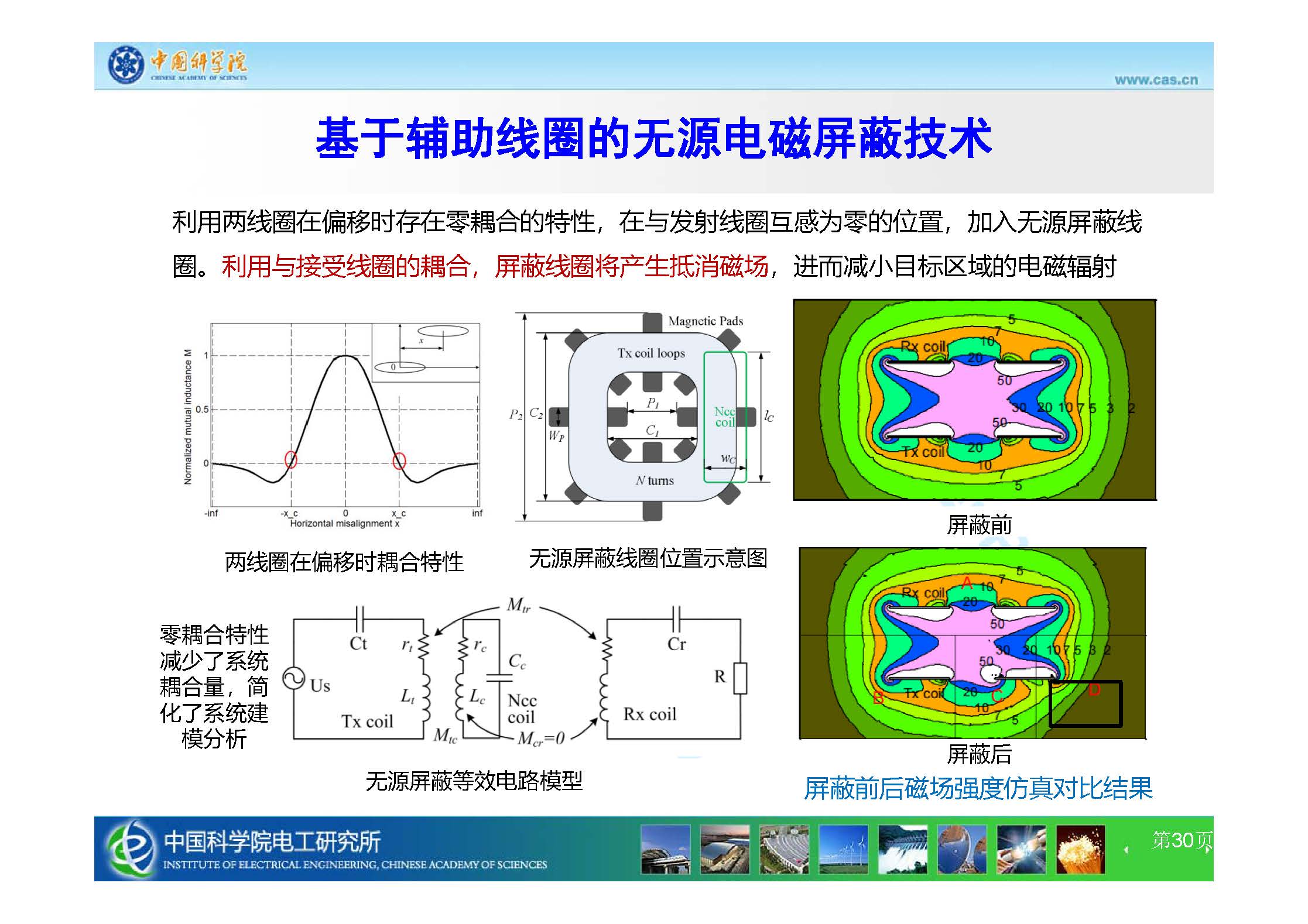

3）基于輔助線圈的無源電磁屏蔽技術
