在電力設備的運行和維護中，斷路器是電力系統中最重要的控制和保護設備，而且是電力系統中故障較多的設備之一，特別是6-10kV斷路器，操作頻繁，故障相對較多，它的故障可能對電力系統和用戶造成重大的損失和社會影響，一旦發生故障，不可靠動作，不僅會燒毀線圈，而且很可能燒毀其它設備，使事故擴大，造成巨大的經濟損失和社會影響。

本文通過近幾年的檢修和試驗，現就手車式真空斷路器可能出現的故障、原因及處理對策和檢修后試驗項目及數據作一介紹，供參考。

常見故障現象、原因及處理對策

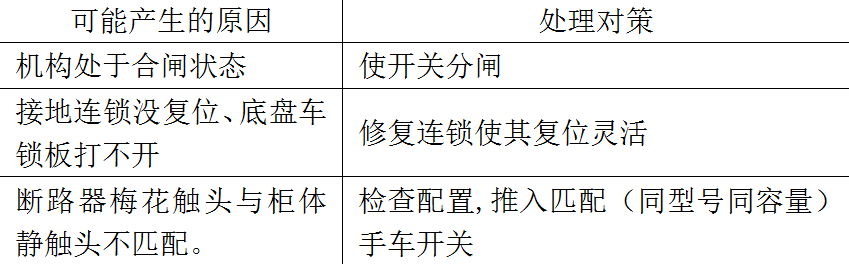

1、手車不能推進或推出，主要表現為進車困難，嚴重時會造成設備損壞，對生產構成威脅。其原因及處理對策見表1。

表1 可能產生原因及處理對策

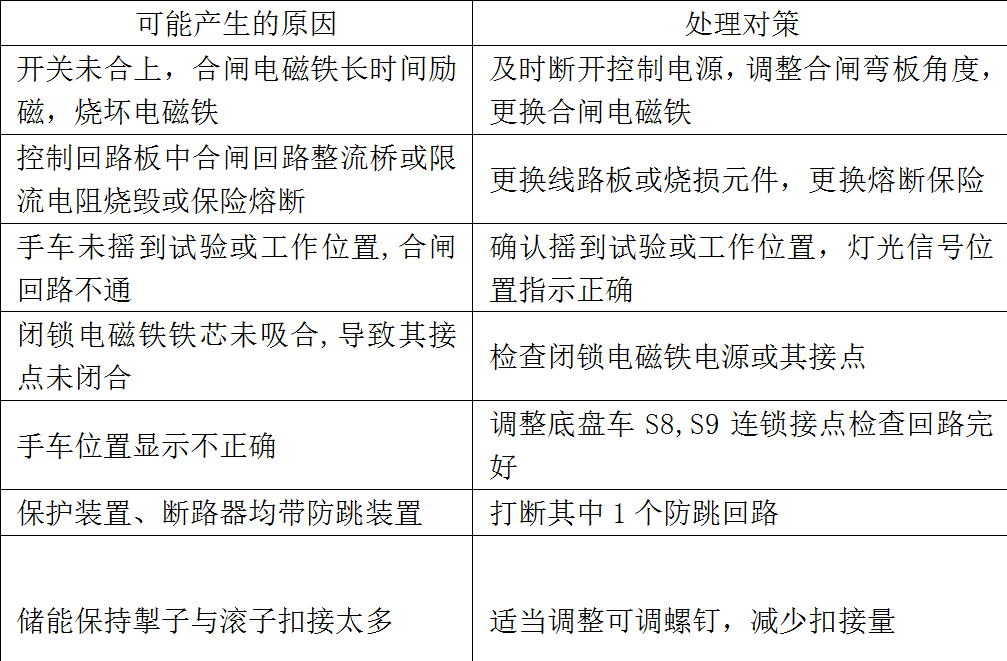

2、斷路器不能合閘，表現為合閘鐵芯動作，斷路器合閘不成功；合閘鐵芯不動作，表現為斷路器控制回路不通或機構未儲能等。其原因及處理對策見表2。

表2 可能產生原因及處理對策

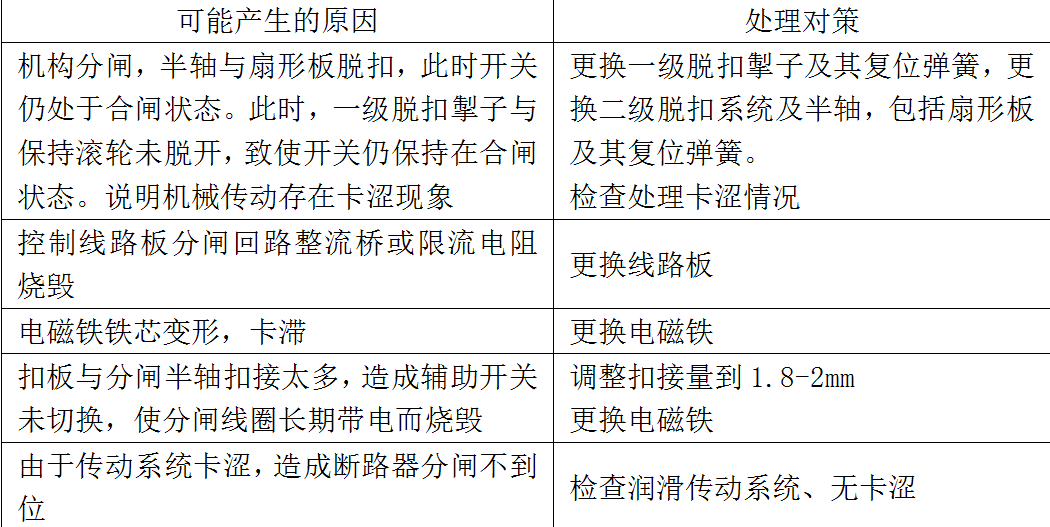

3、斷路器不分閘，電磁鐵鐵芯變形、卡滯，扣板與分閘半軸扣接太多；分閘鐵芯動作，由于傳動系統卡澀，造成斷路器分閘不到位等現象。其原因及處理對策見表3。

表3 可能產生原因及處理對策

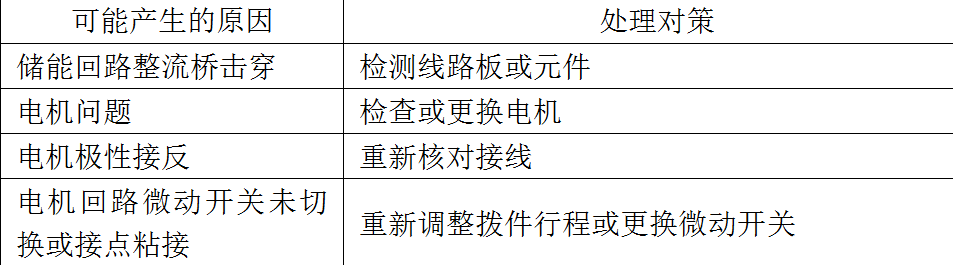

4、電機不儲能或電機不停地轉，主要表現為電機回路微動開關未切換、儲能回路整流橋擊穿或電機故障。其原因及處理對策見表4。

表4 可能產生原因及處理對策

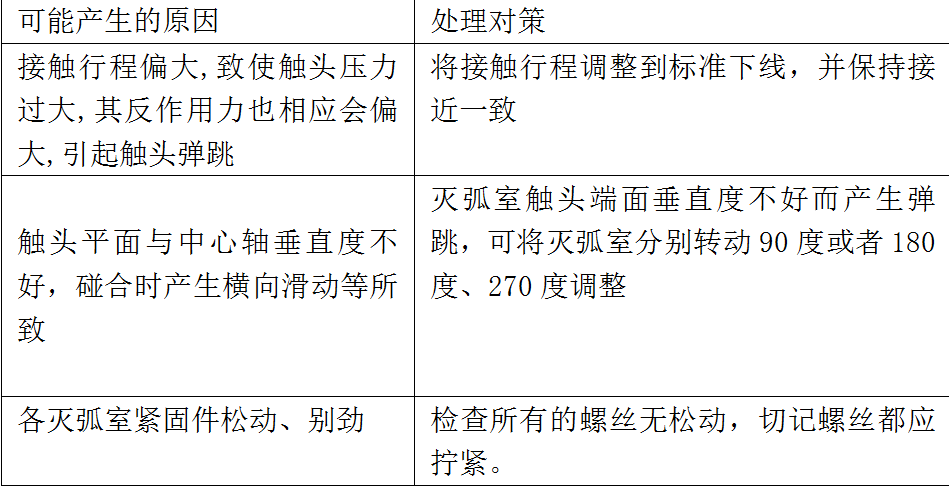

5、觸頭合閘彈跳時間偏大，接觸行程某相偏大，三相不一致，致使觸頭壓力過大，其反作用力也相應會偏大，引起觸頭彈跳。其原因及處理對策見表5。

表5 可能產生原因及處理對策

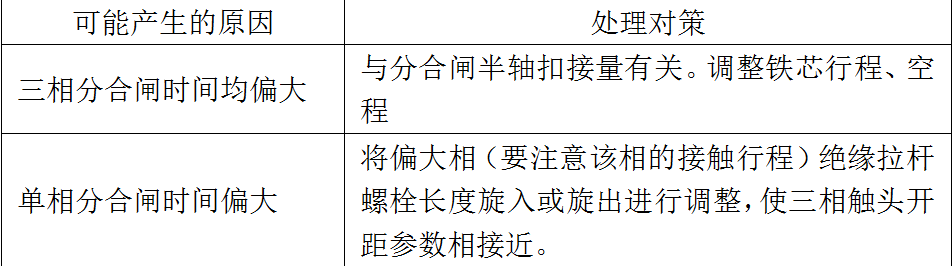

6、分合閘時間嚴重超標，分合閘時間與分合閘半軸扣接量及機構、本體傳動系統靈活程度有關。其原因及處理對策見表6。

表6 可能產生原因及處理對策

防范措施

1、利用停電檢修機會，對手車式斷路器及操動機構各個機械摩擦部位潤滑，減少摩擦阻力。

2、檢修后測試開關主要技術數據符合技術標準的要求 ，測試項目齊全、合格。

結束語

目前，在供電企業變電站中10kV真空斷路器已逐步替換少油斷路器，在無油化改造過程發揮了積極作用。與少油斷路器相比，真空斷路器具有適合頻繁操作，檢修維護量小，防燃、防爆、運行可靠性高等優點，但安裝調試過程中應加強檢修管理，重視彈簧機構的機械部位的檢查，潤滑，特別是機械特性參數測試工作，提高手車式斷路器可靠運行，將故障、異常消滅在萌芽狀態。

本文編自《電氣技術》，論文標題為“戶內手車式高壓真空斷路器常見故障分析及對策”，作者為任東明、蓋漢章。
