近年來，輸電運檢專業不斷推進發展方式變革，開展立體巡檢、移動作業、綜合在線監測、人工智能圖像識別、智能運檢大數據統計分析等技術的研究和應用，極大提升了輸電運檢技術管理精益化水平。輸電運檢設備可視化、智能化建設的同時，也給運檢班組帶來了很多困難和挑戰：

1）班組生產管理日益復雜

輸電線路狀態監測、智能巡檢等設備供應商之間存在數據壁壘，設備維護也只負責各自的部分，涉及需要交叉配合的情況（如數據共享分析、聯合消缺等）時，難以有效協作，增加了班組生產管理難度。

2）現場安全準入要求繁瑣

設備量的增加必然導致外包施工單位人戶的增加及來源的復雜化，施工人員作業需要進行身份認證及作業管控，目前身份認證程序繁瑣，且可能存在系統出錯、資料丟失、認證過期等情況，不利于現場生產的順利進行。

3）班組績效考核困難增加

班組人員工作量核定主要依靠工作印象及人工統計，存在考核指標不明確、數據記錄不完善、數據保存不完整等問題，在生產管理、績效考核、評優評先方面存在爭議。

區塊鏈技術的發展為解決上述問題提供了新的思路。區塊鏈是一種由任意多的節點通過密碼學方式，以去中心化、去信任化的方式，來集體維護一個可靠數據庫的技術方案。它是一種具有普適性的底層技術框架，可以為管理、能源等領域帶來深刻變革。

因此，亟需開展基于區塊鏈技術的數字化運檢班組體系研究，以優化運檢班組生產、安全、績效管理流程，提升運檢班組管理水平，提高輸電運營經濟效益，提升企業社會公信力。

1 區塊鏈技術

區塊鏈本質上是分布式數據存儲、點對點傳輸、共識機制、加密算法等計算機技術的融合與創新。區塊鏈的數據結構主要分為兩個部分：①區塊頭，主要包含上一個區塊的哈希散列值，用來連接前一區塊，保證區塊鏈的完整性；②區塊主體，包含本區塊的主要信息（例如交易信息），這些信息和上一個區塊的哈希散列值及隨機數共同構成本區塊的哈希散列值。區塊鏈的數據結構使鏈上每個區塊的信息都可以由前驅節點追溯，并影響后繼節點的信息構成，利用密碼學方法保證惡意攻擊無法篡改信息，確保數據的安全性和完整性。

區塊鏈數據結構如圖1所示。

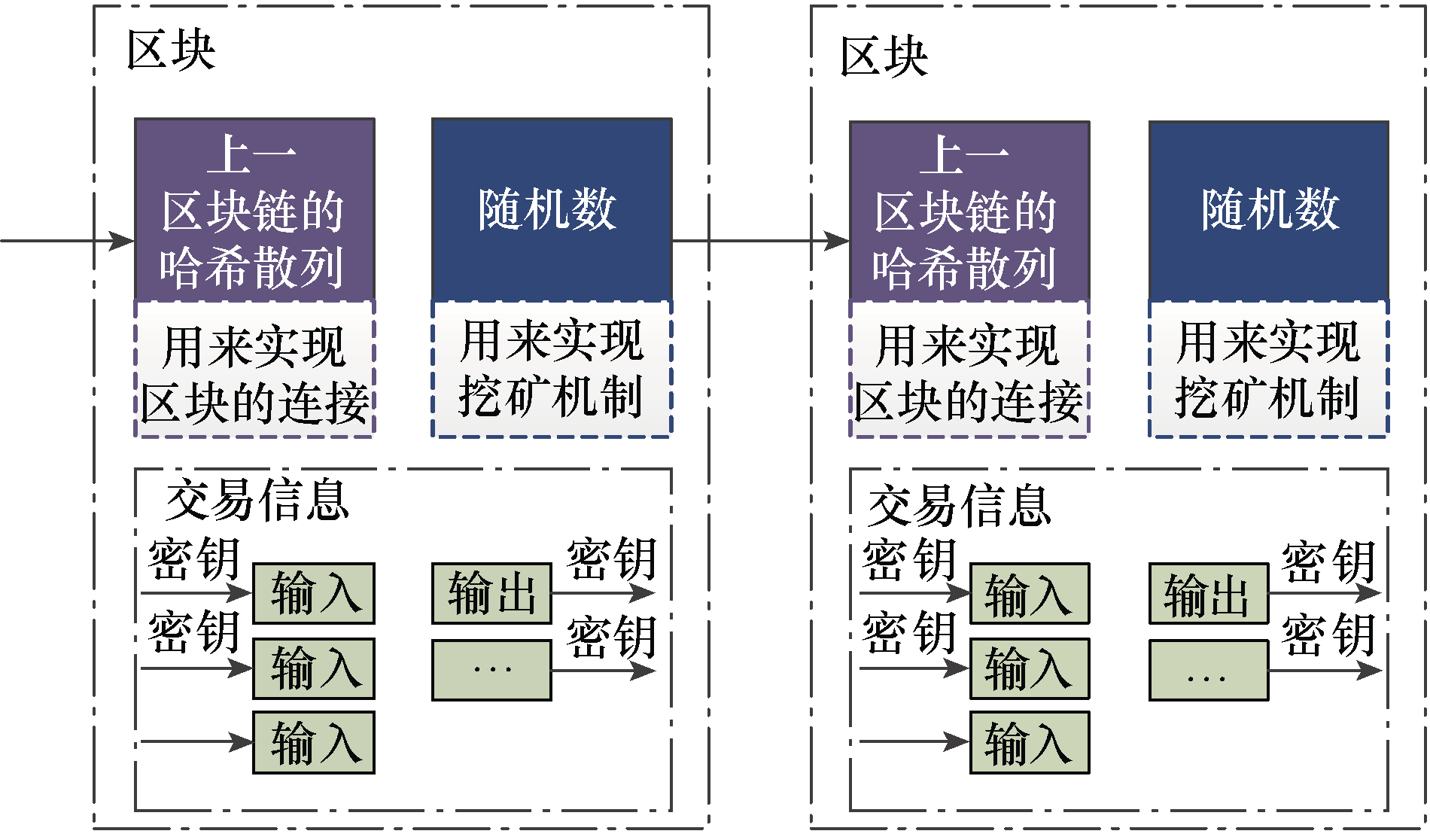

圖1 區塊鏈數據結構

區塊鏈可以根據參與者的不同，按照訪問管理權限劃分為公有鏈、聯盟鏈和私有鏈。任何參與者或者參與節點可以自由進出公有鏈網絡；聯盟鏈與公有鏈的區別在于聯盟鏈的網絡節點需要嚴格的認證和審核才能加入或退出，與公有鏈相比，網絡節點數量較少，且節點間有相對程度的信任；私有鏈一般為私有機構自己組建，適用的場景一般不考慮存在作惡節點的情況。

區塊鏈數據流在輸電監測的查詢和訪問，一般是輸電運檢中心及各班組、智能管控中心或監測后臺廠家進行數據共享和互聯互通，這些機構接受檢修公司監督與管理，具有嚴格的驗證和審查程序。根據上述特點，建設基于聯盟鏈的監測數據管理，參與節點布置在輸電中心、管控中心機房及各班組。

2 基于區塊鏈技術的生產管理

2.1 生產管理數據分類

1）缺陷數據

缺陷數據包括：缺陷時間、缺陷類型、缺陷照片編號、現場溫度、氣象條件、桿塔傾斜情況、線路晃動情況、設備廠家、出廠日期、投運日期等。

2）檢修數據

檢修數據包括：施工/廠家單位、工作負責人、工作班成員、工作票號、工作監管人、監管任務單編號、檢修設備、檢修消缺時間、檢修消缺每日記錄、檢修后設備情況、備品耗材消耗情況等。

2.2 區塊鏈數據結構設計

建立基于區塊鏈技術的生產管理數據鏈，主要包括區塊頭和區塊主體。區塊頭包括：上一個區塊ID、公鑰、數字簽名、默克爾樹根哈希值、時間戳、加密的運檢數據單（個數或內容）、運檢數據單ID。區塊主體包含缺陷數據和檢修數據，對數據進行哈希運算并形成默克爾樹根哈希值?？紤]區塊鏈的運行效率，采用鏈上存儲照片、視頻、圖譜數據編號，鏈下存儲具體照片、視頻、圖譜數據的方式。

對數據進行加密與驗證采用SHA256哈希算法，數字簽名采用RSA數字簽名算法，節點對傳輸?shù)倪\檢監測數據進行驗證，具體實現方式為：首先A節點用私鑰對其監測數據的哈希值進行簽名，與監測數據一起傳送給接收者B節點，B節點用公鑰對簽名解密，并將監測數據進行哈希運算，比較兩次數據是否相同，實現數據交互過程中防篡改問題，A對信息進行了簽名，同時也是無法否認的。

索引模塊記錄該數據單ID、區塊哈希值、數據類型、不同分類數據單的索引、時間戳、數字簽名和公鑰，生成一張映射表，以提高數據訪問速度。區塊鏈通過分布式架構建立點對點的非集中架構的信任存儲模式，并通過賬本結構的形式實現公開透明性和數據不可篡改性，最終實現從中央存儲方式到分布式存儲方式的轉換。

在存儲過程中，每個區塊的數據都會序列成字節碼的形式寫入dat文件中，在寫入數據的過程中，通過索引模塊生成區塊和交易相關的元數據、數字簽名、公鑰、時間戳等信息，并存儲到數據庫中。生產管理區塊鏈數據結構如圖2所示。

2.3 基于區塊鏈技術的生產管理流程

基于區塊鏈技術的生產管理流程如圖3所示，具體如下：

1）設備達到檢修周期或出現缺陷、故障時，缺陷現場數據、缺陷時間、設備廠家數據寫入智能運檢數據區塊鏈。

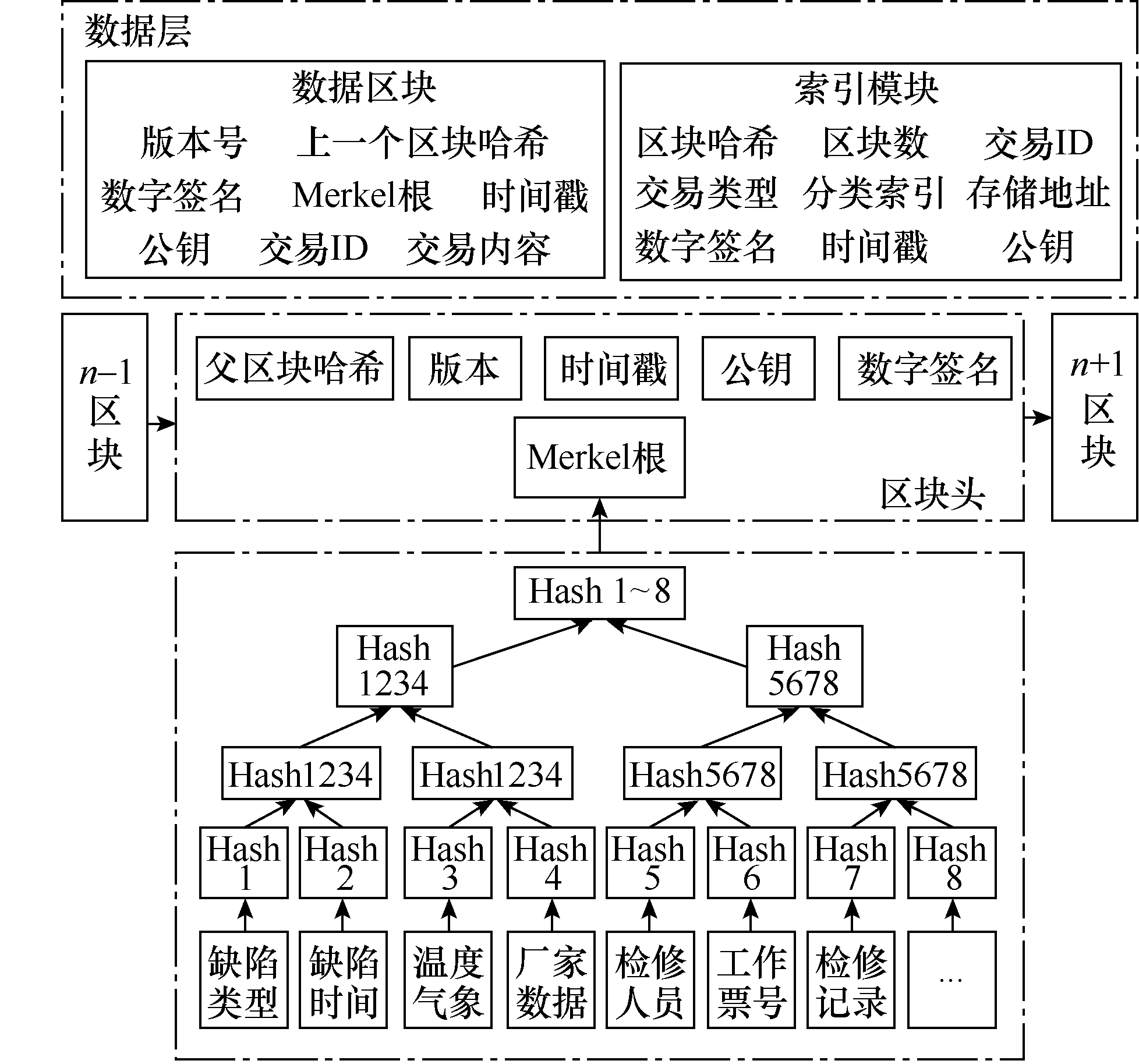

圖2 生產管理區塊鏈數據結構

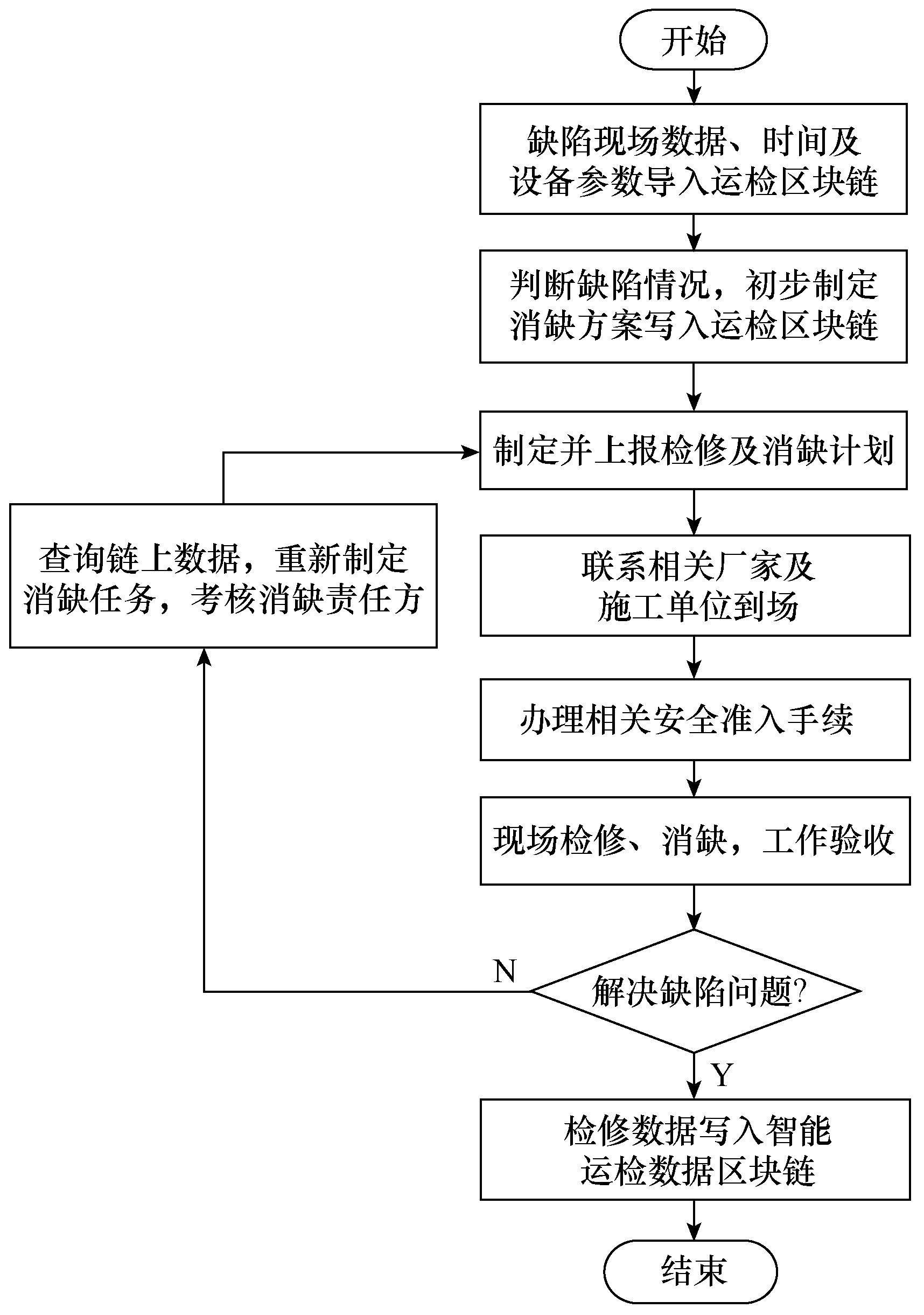

圖3 基于區塊鏈技術的生產管理流程

2）聯系設備廠家、維保單位協同判斷缺陷情況，初步制定檢修消缺策略。各單位根據運檢數據區塊鏈上的運行數據，制定消缺方案及處理意見、討論時間，并寫入智能運檢數據區塊鏈。

3）制定并上報檢修及消缺計劃。

4）制定消缺方案、檢修“三措”，聯系相關廠家及施工單位到場。

5）辦理安全準入手續，辦理工作票，持外包單位監管任務單。

6）現場檢修、消缺，工作驗收。

7）若完成檢修任務或消缺工作，則終結工作票，工作結束，檢修數據寫入智能運檢數據區塊鏈；若未解決缺陷問題，則轉入流程8）。

8）查詢智能運檢數據區塊鏈鏈上數據，重新梳理消缺任務，考核消缺責任方，并將考核結果寫入數據鏈，轉入流程3）。

3 基于區塊鏈技術的安全管理

3.1 安全管理數據分類

1）外包單位安全準入數據

（1）企業資質、人員清單、人員資質、安全工器具清單等材料。

（2）法人代表、項目經理、安全管理人員完成相應安全準入考試。

在滿足上述條件后，外包單位按照表1所列清單將相關材料提交審核，審核通過后，發放“外包單位安全準入合格證”，視為外包單位準入完成。

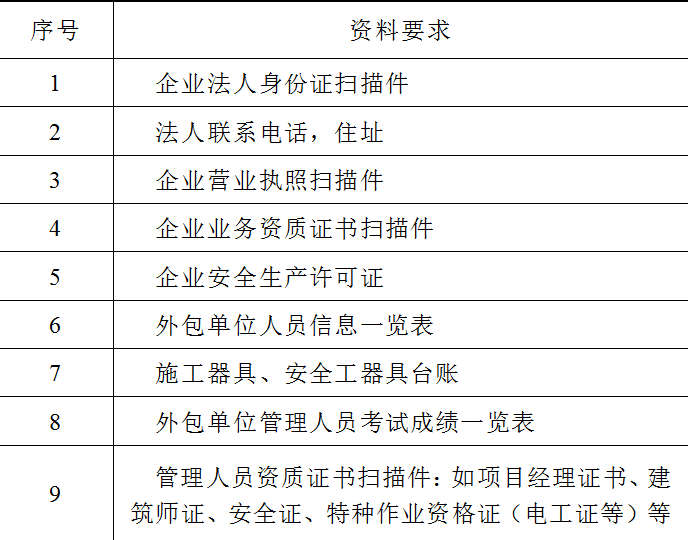

表1 外包單位準入資料清單

2）外包人員安全準入要求

（1）所在單位完成安全準入。

（2）學歷、特種作業資格證書、申請健康情況等滿足要求。

（3）符合“四準入”條件，即經安全培訓考試后準入、憑工作票準入、持工作證準入、簽承諾書準入。

3.2 安全準入智能合約

區塊鏈作為分布式賬本，在節點認證方面有天然的優勢。設計安全數據管理智能合約，預先編寫安全準入智能合約，狀態機包括認證規則、認證數據匹配等。安全準入信息認證達到預設準入門檻后，觸發智能合約將認證數據寫入?yún)^(qū)塊鏈進行標記，同時準入證書以令牌的形式頒發給外包施工單位并記錄在區塊鏈中，有據可查并且不可篡改。安全準入智能合約模型如圖4所示。

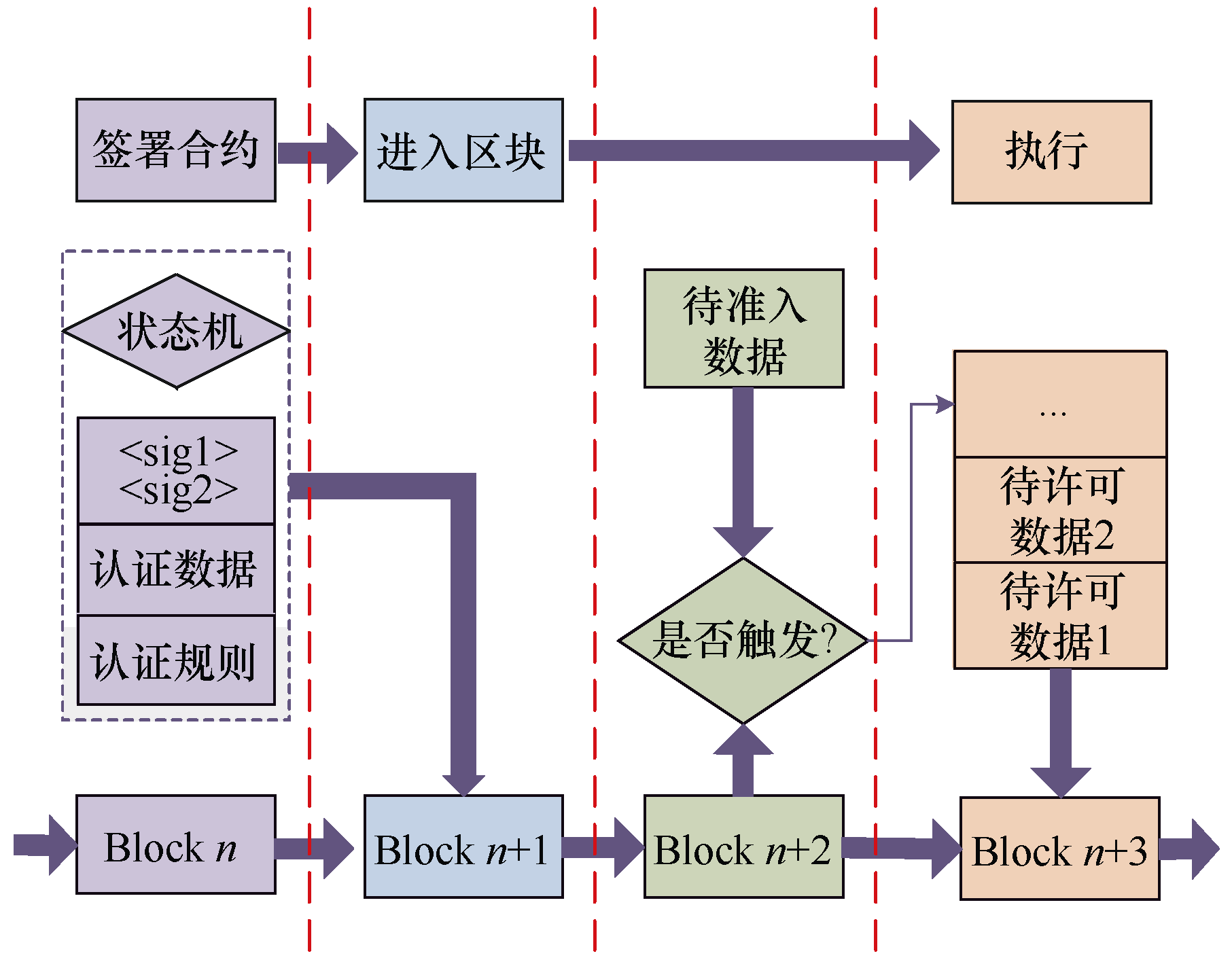

圖4 安全準入智能合約模型

3.3 基于區塊鏈技術的安全管理流程

基于區塊鏈技術的安全管理流程如圖5所示，具體如下：

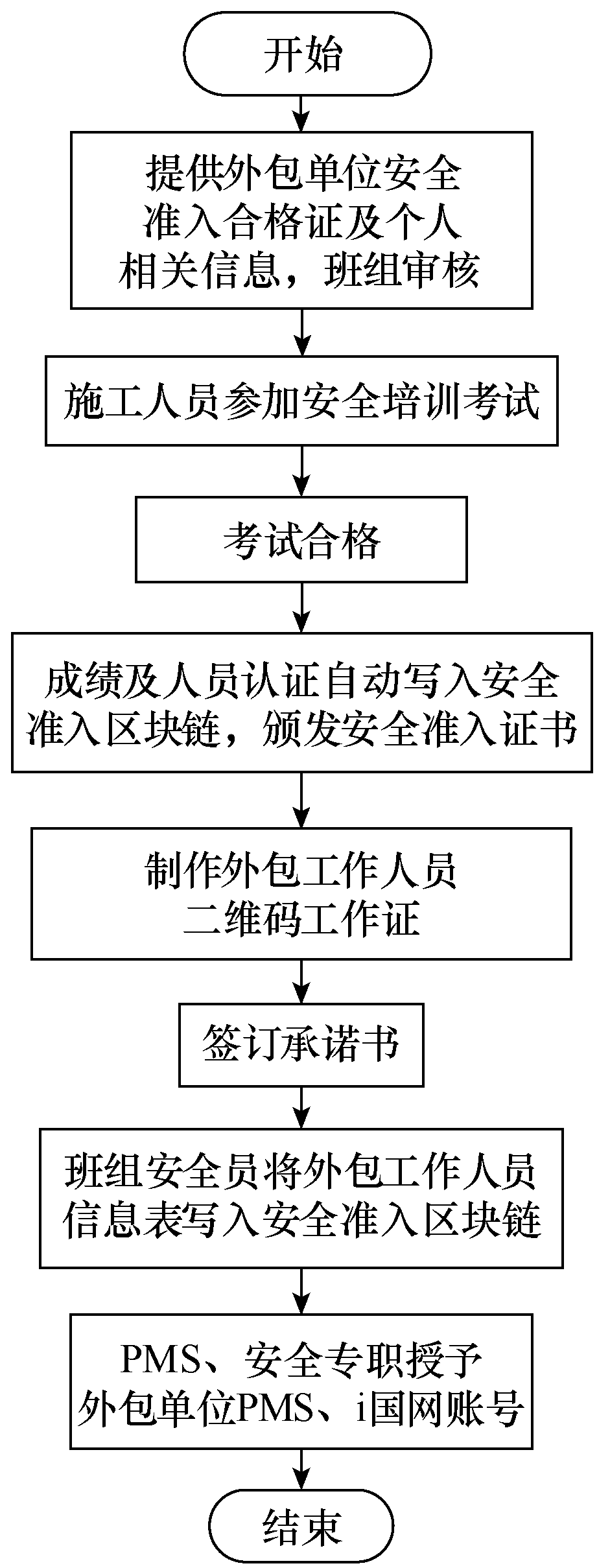

圖5 基于區塊鏈技術的安全管理流程

1）外包單位提供“外包單位安全準入合格證”，提供學歷、特種作業資格證書、申請健康情況等，由班組審核。

2）施工人員參加安全培訓考試，考試合格后，考試成績及人員認證姓名自動寫入安全準入?yún)^(qū)塊鏈，并頒發安全準入證書。

3）工作證辦理。班組安全員查詢區塊鏈數據或檢查安全準入證書，即可制作外包作業人員二維碼工作證。

4）簽訂承諾書。

5）班組安全員將外包單位作業人員信息表寫入安全準入?yún)^(qū)塊鏈。

6）PMS專職、安全專職查詢區塊鏈安全準入證書及認證內容，授予外包單位PMS、i國網賬號。

4 基于區塊鏈技術的績效管理

4.1 績效管理數據分類

1）現場工作數據

現場工作數據主要包括：第一種工作票數量、第一種工作票編號、帶電作業票數量、帶電作業票編號、工作內容、工作時間、外包施工單位監管單數量、外包施工單位監管單數量編號、監管時間、消缺數量、備品備件管理、特種裝備維護、檔案資料整理、事故搶修、隱患排查、專業管理、項目管理等。

2）正、負面清單數據

正面清單主要包括：新聞宣傳、科技創新、個人榮譽等加分項。負面清單主要包括：違反政治紀律、履職情況、工作紀律等減分項。

4.2 區塊鏈數據結構設計

建立績效管理數據鏈，主要包括區塊頭和區塊主體。區塊頭包括：上一個區塊哈希值、公鑰、數字簽名、默克爾樹根哈希值、時間戳。區塊主體包含現場工作數據和正負面清單數據，具體為：工作票數據、消缺數量、工作時間、考勤情況、論文專利數據、競賽QC數據、新聞宣傳數據、處分情況等。對數據進行哈希運算并形成默克爾樹根哈希值，通過加密運算進行發布。通過存儲前一個區塊的ID實現區塊與區塊的關聯，提高數據的安全性?？冃Ч芾韰^(qū)塊鏈數據模型如圖6所示。

4.3 基于區塊鏈技術的績效管理流程

基于區塊鏈技術的績效管理流程如圖7所示，具體如下：

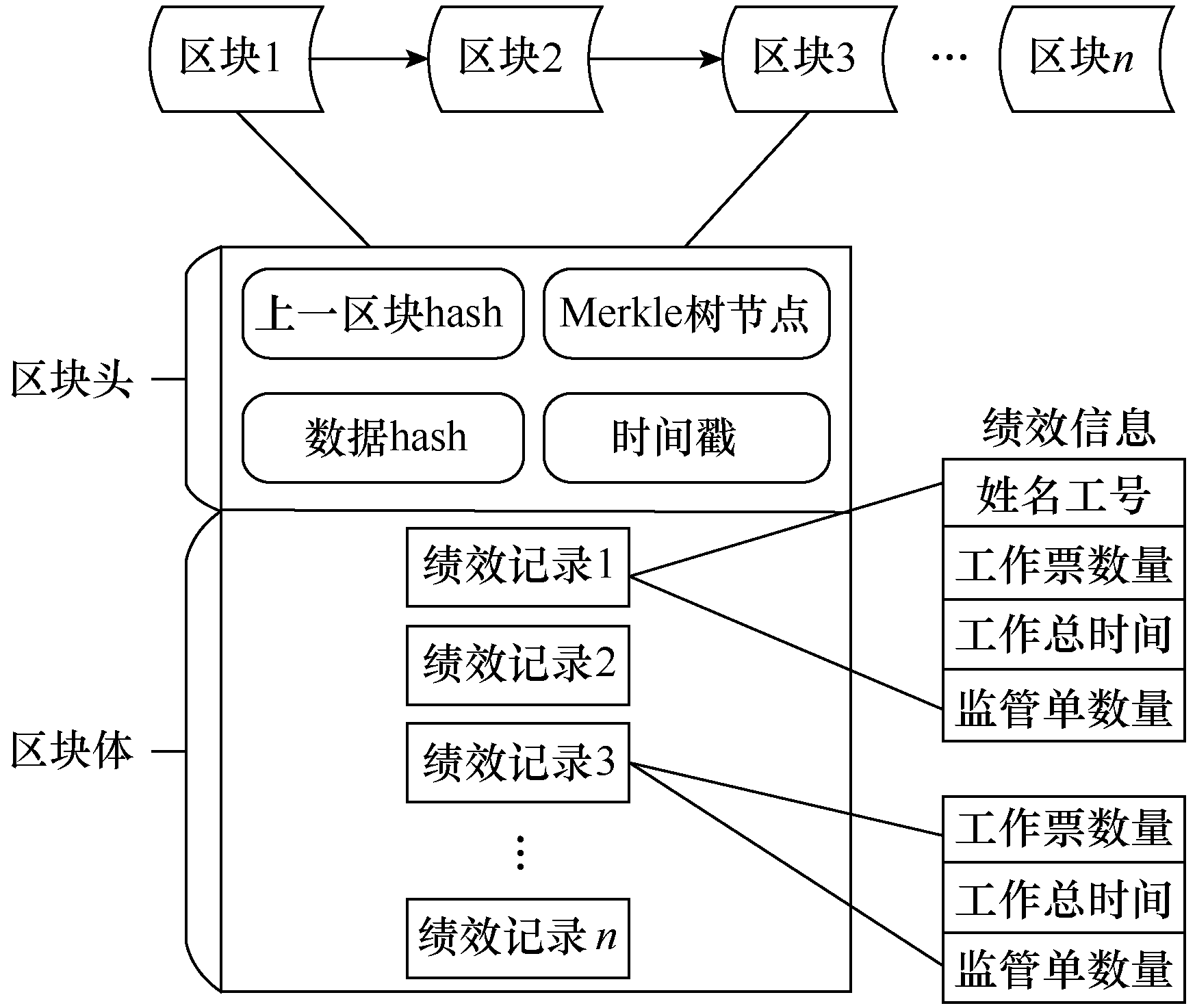

圖6 績效管理區塊鏈數據模型

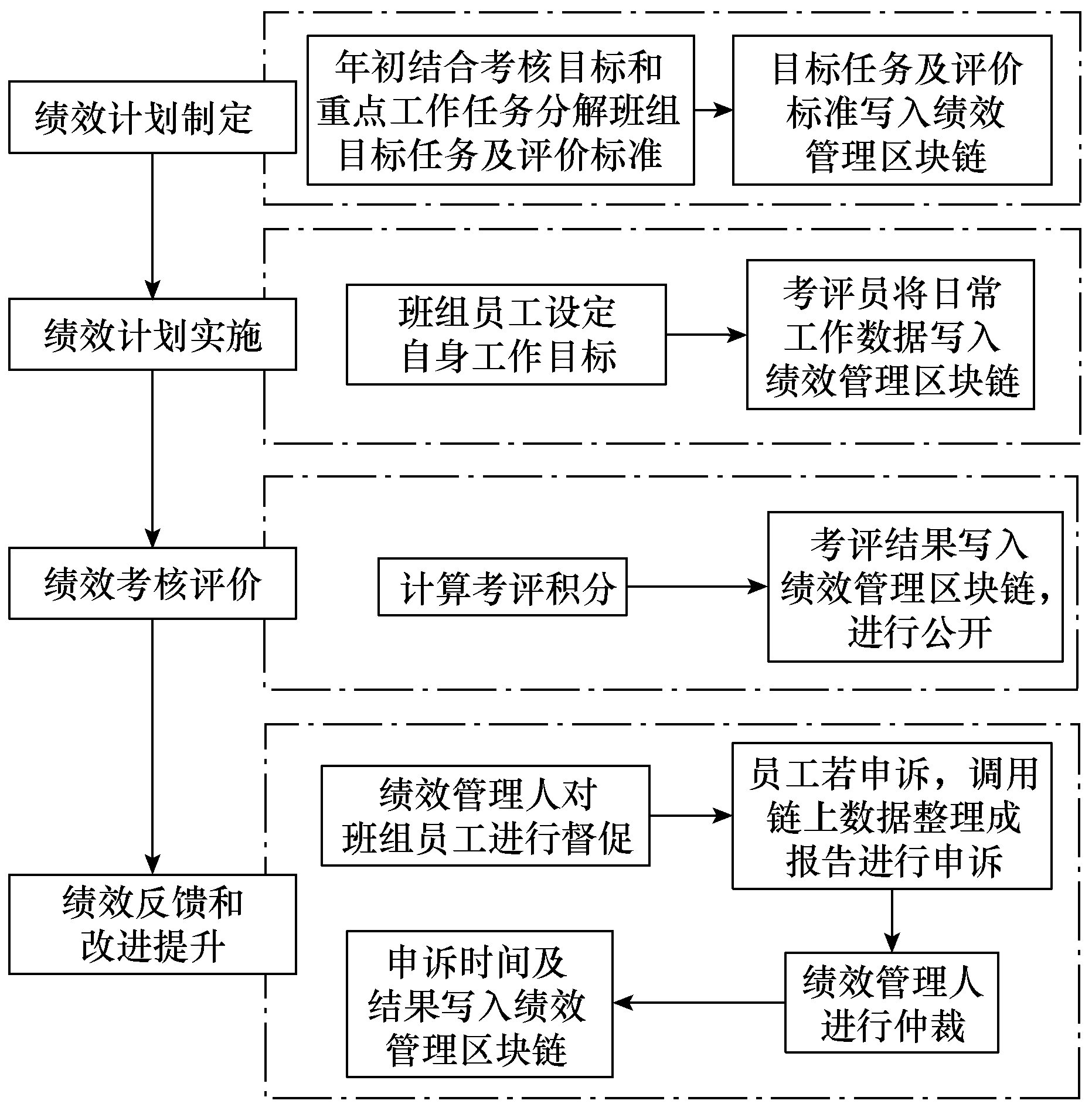

圖7 基于區塊鏈技術的績效管理流程

1）績效計劃制定。每年初，中心結合上級下達的業績考核目標和年度工作會確定的重點工作任務，分解班組的考核目標任務和評價標準?？己四繕巳蝿蘸驮u價標準寫入績效管理區塊鏈，公開、透明、不可篡改。

2）績效計劃實施。班組員工查詢區塊鏈數據確認考評標準，并根據考評標準設定自身工作目標。日常工作的工作數據、正面清單和負面清單數據由班組考評員按時寫入績效管理區塊鏈。

3）績效考核評價。根據績效管理區塊鏈考評標準及績效數據，計算考評積分，考評結果數據寫入績效管理區塊鏈，進行公開且不可篡改。

4）績效反饋和改進提升。績效管理人根據區塊鏈考評數據對班組員工進行督促。若有申訴，員工可調閱績效管理區塊鏈上的數據，整理成報告進行申訴?？冃Ч芾砣舜_認該員工的區塊鏈數據，進行仲裁。申訴時間及申訴結果同樣寫入績效管理區塊鏈。

將區塊鏈技術引入班組績效管理有利于提高班組業務管理效率及透明度，激發班組成員在安全生產等方面的工作積極性，有利于提升班組管理水平及凝聚力，有利于提升公司服務水平，提升電網公司品牌形象。

5 結論

基于區塊鏈技術的數字化運檢班組體系研究為優化運檢班組生產、安全、績效管理水平提供了可行思路。通過分析研究，得出如下結論：

1）通過對生產業務流程的再梳理，建立了基于區塊鏈技術的生產管理流程，提升了運檢班組生產管理水平。

2）建立的安全管理區塊鏈及安全認證智能合約模型，推進了安全準入數字化、智能化轉型，提高了安全準入效率和數據安全同步。通過對安全準入流程的再梳理，建立了基于區塊鏈技術的安全管理流程，提升了運檢班組安全管理水平。

3）建立的績效管理區塊鏈模型實現了績效管理全過程數據安全記錄，提升了績效管理的透明度。通過對績效管理流程的再梳理，建立了基于區塊鏈技術的績效管理流程，提升了運檢班組績效管理水平。

4）通過深入探索區塊鏈技術，從數據及技術的共享角度出發，結合輸電中心自身特點，優化輸電運檢管理體系基礎架構，提升輸電運檢班組生產、安全、績效管理水平，推動數字化班組體系建設，提升輸電班組管理水平、凝聚力及社會形象，具有良好的推廣應用前景。

5）基于區塊鏈技術的數字化運檢班組管理應用在以下方面仍需要進一步研究：①對照片、視頻、圖譜等非結構化數據的存儲方式；②對區塊鏈參與節點的配置優化；③對智能合約在工作票許可等生產環節的應用設計等。

本文編自2022年第1期《電氣技術》，論文標題為“基于區塊鏈技術的數字化運檢班組體系研究”，作者為高強、林松 等。
