儲能集裝箱內的母線排主要用于電池模塊的充放電作業，是儲能集裝箱的重要組成部分之一，它的可靠運行將直接影響儲能系統的穩定性。由于母線排在電池充放電過程中的電壓與電流較大，在母線排的設計過程中，必須考慮其空間布置是否滿足電氣絕緣要求。

在母線排的結構強度方面：一是要考慮母線排隨集裝箱運輸時在重力加速度、轉彎側向加速度、剎車制動加速度作用下的變形與應力；二是要考慮母線排作業時在重力加速度、地震力及電動力作用下的變形與應力；三是要考慮母線排的固有頻率，在運輸和作業時盡量回避，保證結構的穩定性。

本文以某儲能集裝箱母線排為例，基于Ansys軟件的電場與靜力學仿真分析模塊，通過AutoCAD和UG軟件建立二維電場分析模型和三維結構力學分析模型，設定相應的邊界條件與力學載荷，對集裝箱內母線排系統在不同工況下的電場及結構強度進行分析，并將最終的仿真結果與各種材料的理論極限值進行比對，以驗證母線排結構設計的合理性，為此類電氣設備的設計提供參考。

1 母線排結構與工況分析

儲能集裝箱內的母線排結構示意圖如圖1所示，共包括4種主要部件：瓷質絕緣子、銅母線排、環氧樹脂板、環氧樹脂角板。銅母線排總共有“+”極和“-”極兩根，使用螺栓將環氧樹脂板和環氧樹脂角板固定在“+”極和“-”極銅母線排之間，保證“+”極和“-”極銅母線排之間的相對穩定與絕緣距離。銅母線排上部連接有瓷質絕緣子，再通過螺栓將瓷質絕緣子固定在儲能集裝箱的天花板（金屬材質）上，利用瓷質絕緣子的結構穩定性及絕緣性，保證整個母線排系統的相對固定及相對于集裝箱天花板的絕緣性。

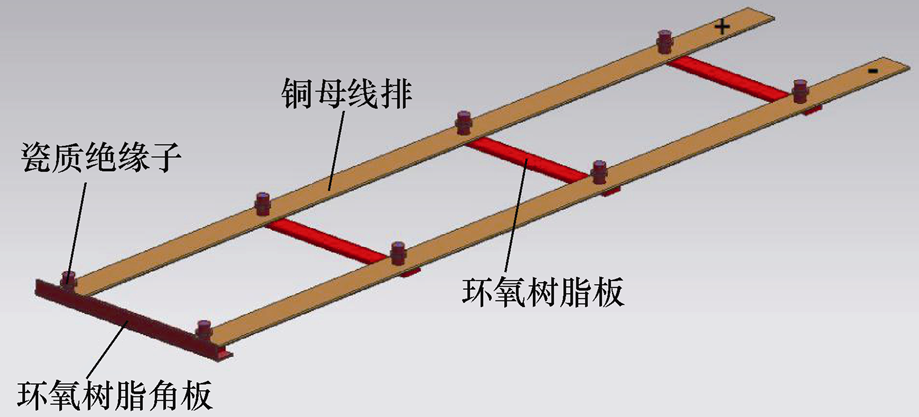

圖1 母線排結構示意圖

母線排在電池進行充放電的過程中需要考慮的工況主要有：①母線排帶電后的電場強度分布與絕緣情況；②母線排結構在正常運輸、作業時的受力和變形情況，以及母線排在此種工況下應回避的固有頻率。

為獲得上述工況下母線排的工作狀態，需對母線排結構進行電場和靜力學結構分析，驗證其空間布置及結構的合理性。

2 電場分析

電場分析的步驟有：建立模型、指定材料、劃分網格、施加邊界條件、求解、結果后處理。Ansys Mechanical APDL電場仿真分析的流程如圖2所示。

由于儲能集裝箱是一個比較規則的長方體，其內部結構沿長度方向基本一致，那么僅需要截取儲能集裝箱某一段的橫截面進行二維的電場分析，就可以說明母線排在帶電后的電場強度分布情況。

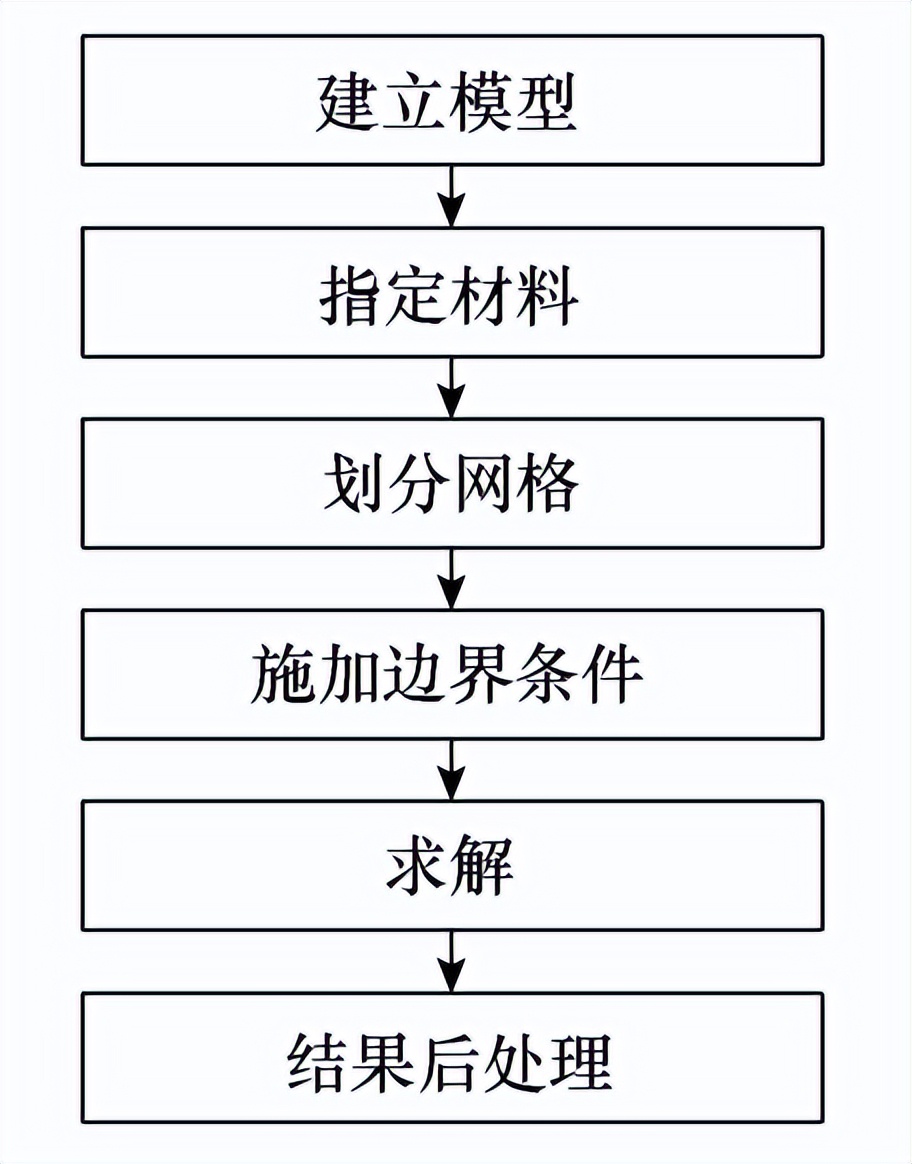

圖2 電場仿真分析流程

儲能集裝箱艙體的橫截面如圖3所示，除了母線排系統中包含的瓷質絕緣子、銅母線排、環氧樹脂板、固定螺栓外，還包含電纜槽盒、電池架、集裝箱艙體。

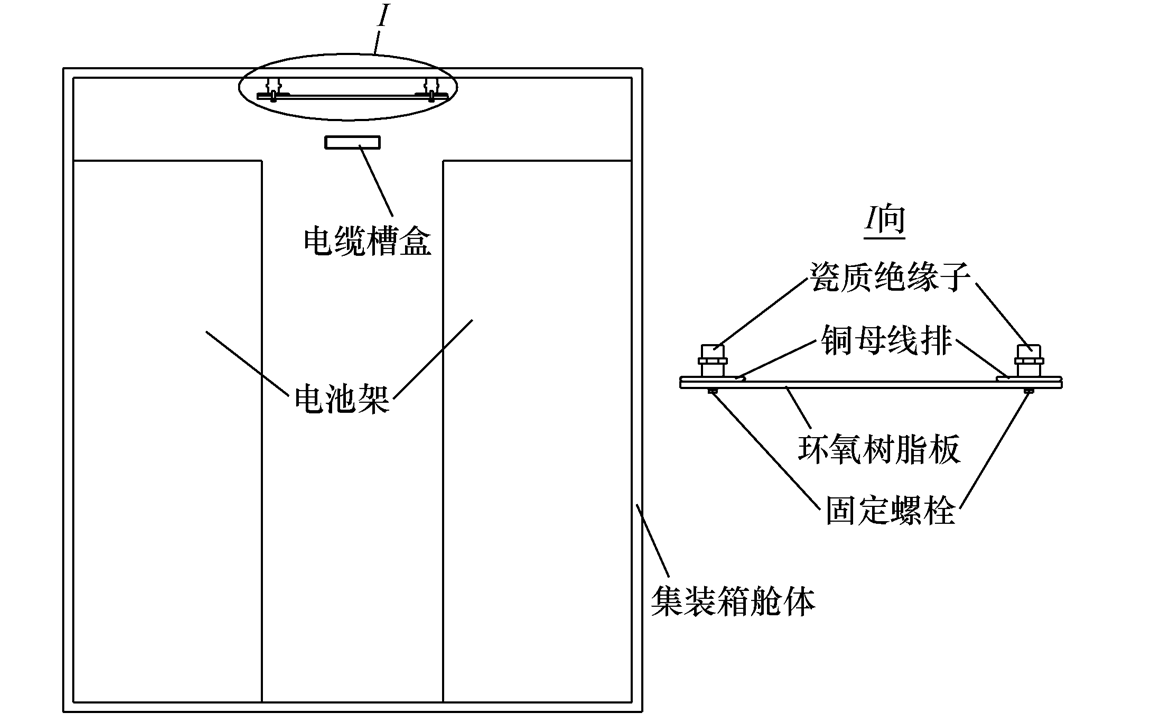

圖3 儲能集裝箱艙體橫截面

為了滿足充放電作業時的容量要求，儲能集裝箱中的電池模塊往往需要各種形式的串聯與并聯，這樣就會在母線排上產生一個較大的電壓，本文中的母線排系統在充電時的最大終止充電電壓約為900V，下面以20℃和一個標準大氣壓為環境條件，對母線排在最大充電電壓下的電場進行分析。

使用Ansys Mechanical APDL進行電場仿真所需的二維模型可通過AotoCAD或CAXA進行繪制，繪制完成后保存成igs格式導入Ansys Mechanical APDL中。模型除了包含儲能集裝箱艙體橫截面內的各部件外，還需要建立相應的求解域，一般以模型的外輪廓為基礎，向外延伸5倍的輪廓線距離作為求解域的邊界。

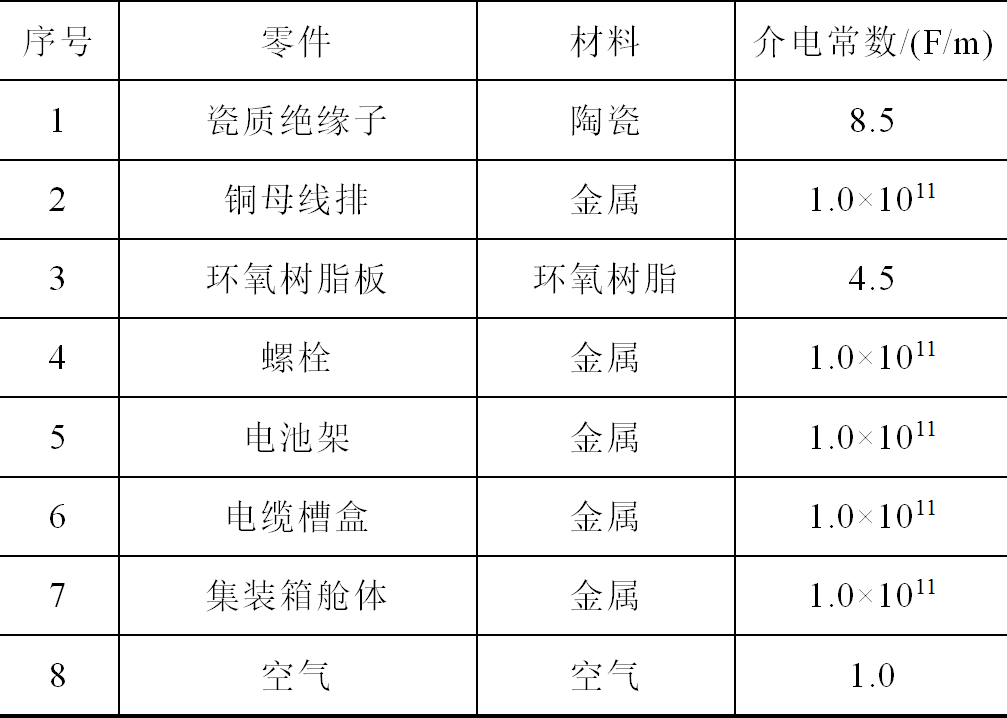

在進行電場分析時，電場強度的分布除與電壓有關外還與帶電體周圍物體的材質有關，由于各種材質的介電常數不同，導致帶電體周圍的電場在各種物質上呈現出不同的分布狀態，本文所述儲能集裝箱艙體內各零件介電常數見表1。

表1 艙體內各零件介電常數

在進行電場分析時，可以使用Ansys Mechanical APDL內默認的自動劃分模式對模型進行網格劃分。

由于艙體、電池架及電纜槽盒最終均會接地，故在艙體、電池架及槽盒上施加0V電壓，在求解域的邊緣處也施加0V電壓，在銅母線排上施加+900V的電壓。施加完以上邊界條件后即可對模型進行求解。求解完成后，對結果進行后處理，使其顯示出母線排周圍的電壓和電場強度分布，分別如圖4和圖5所示。

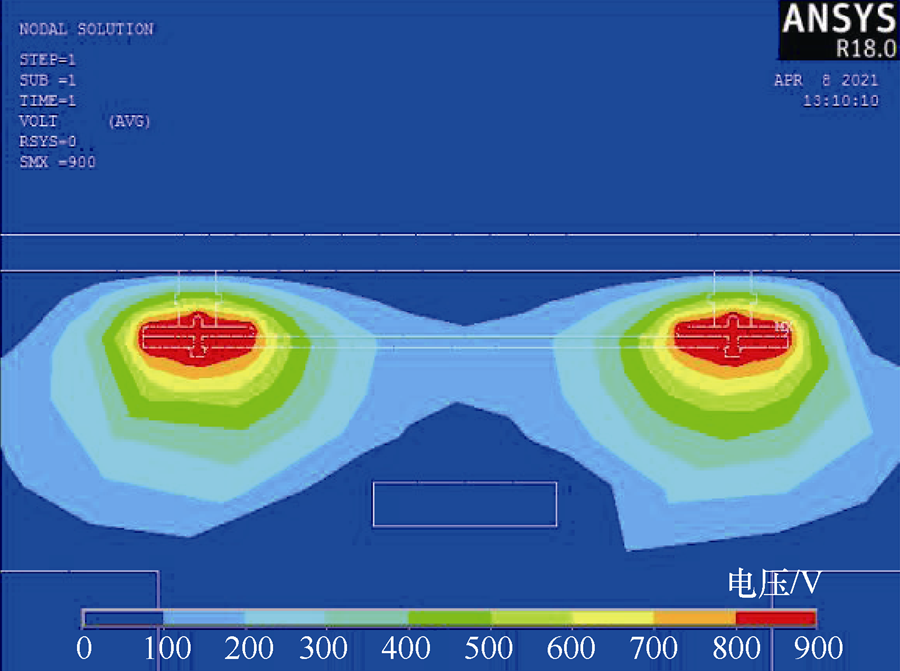

圖4 母線排周圍電壓分布

由圖4可知，當母線排帶有900V最大充電終止電壓時，在銅母線排的邊緣、絕緣子的上傘裙處出現了電場集中的現象，但該處的電場強度僅為137V/mm，遠小于空氣的擊穿強度3kV/mm，也遠小于陶瓷的擊穿強度14kV/mm，說明本文所論述的母線排結構與周圍其他零部件間的距離滿足電氣絕緣的要求。

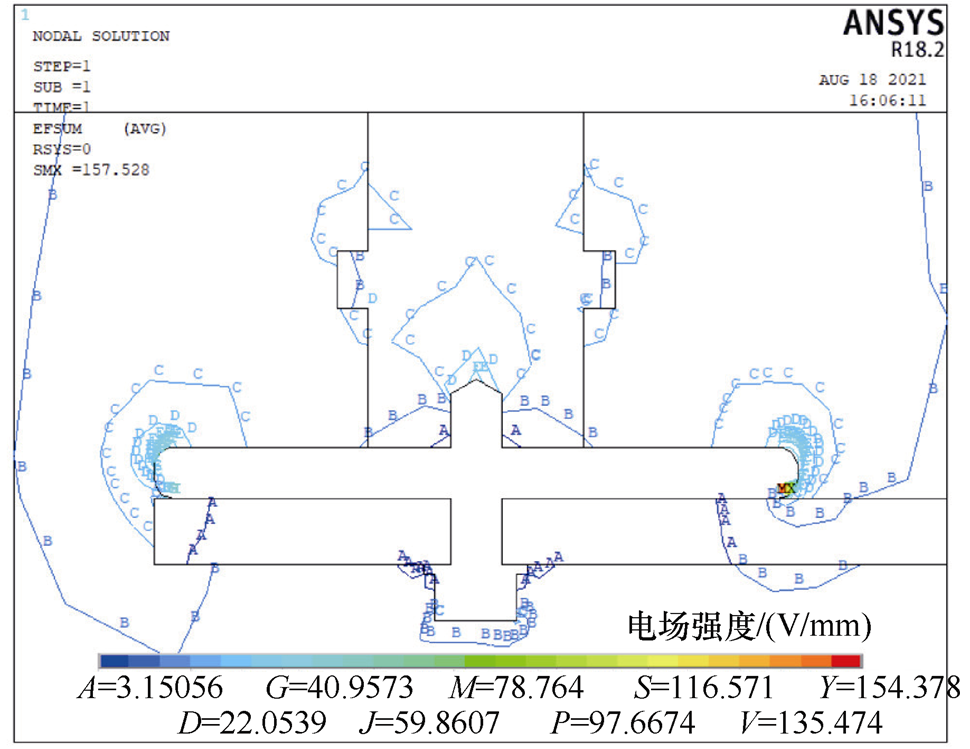

圖5 母線排周圍電場強度分布

通過圖5可知，當母線排周圍間距在2～4mm（根據CAD圖紙測量所得）時，電場強度分布較集中。因此，為驗證母線排與艙體間的安全距離，對同等條件不同間距下的母線排結構進行仿真。

不同間距下母線排周圍電場強度分布如圖6～圖8所示，當母線排與艙體頂面距離3.5mm時，最大電場強度約為2.7kV/mm；當母線排與艙體頂面距離3.2mm時，最大電場強度約為2.9kV/mm；當母線排與艙體頂面距離3mm時，最大電場強度約為3.2kV/mm。

由此可以確定在900V的電壓下，此種母線排結構對艙體的安全距離約為3.2～3.5mm，但可以確定當間距大于3.2mm時是絕對安全的。由于瓷質絕緣子尺寸限制，以及母線排受力變形的影響，本文所述母線排結構的空間布置已是最優狀態。

圖6間距3.5mm時母線排周圍電場強度分布

3 靜力學結構分析

Ansys Workbench靜力學仿真分析流程如圖9所示。從圖9可知，靜力學結構分析的步驟有：建立三維模型、指定材料、劃分網格、施加約束及載荷、求解、結果后處理。

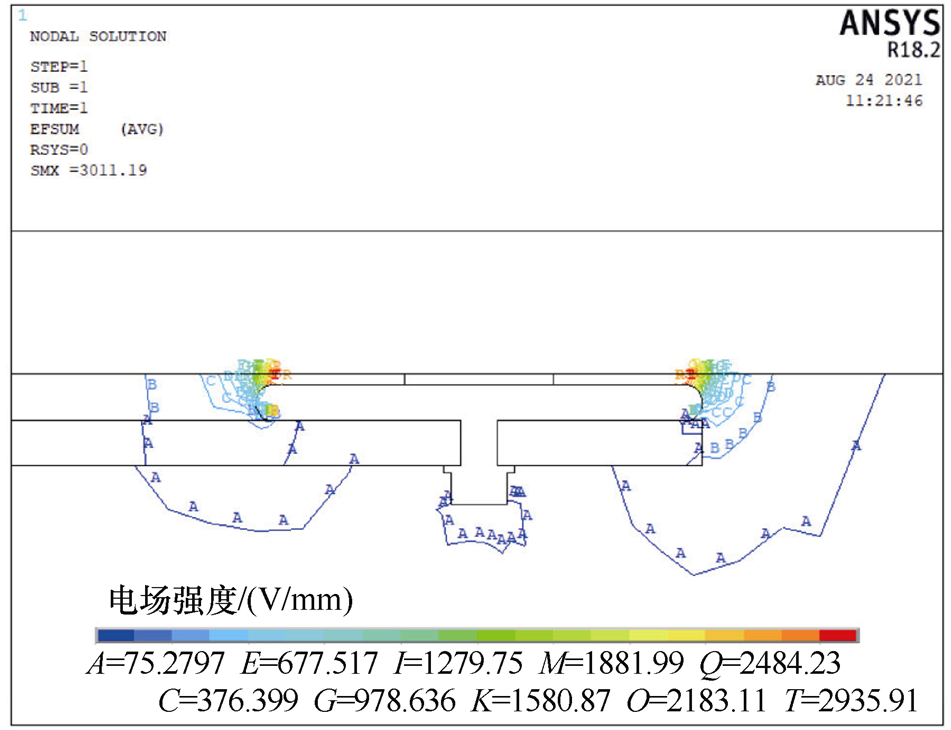

圖7間距3.2mm時母線排周圍電場強度分布

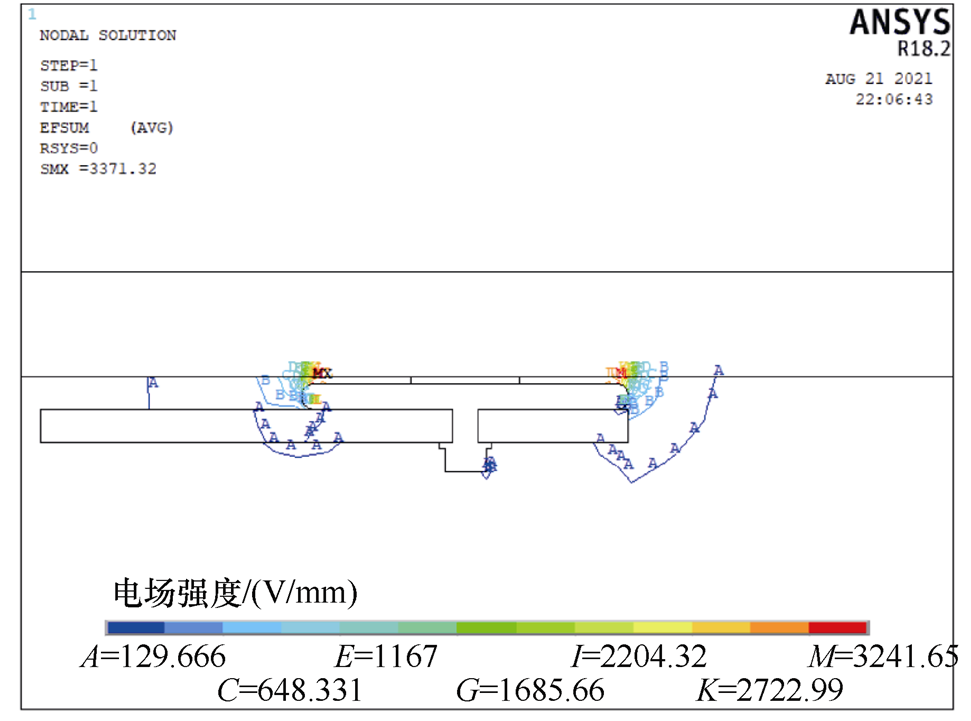

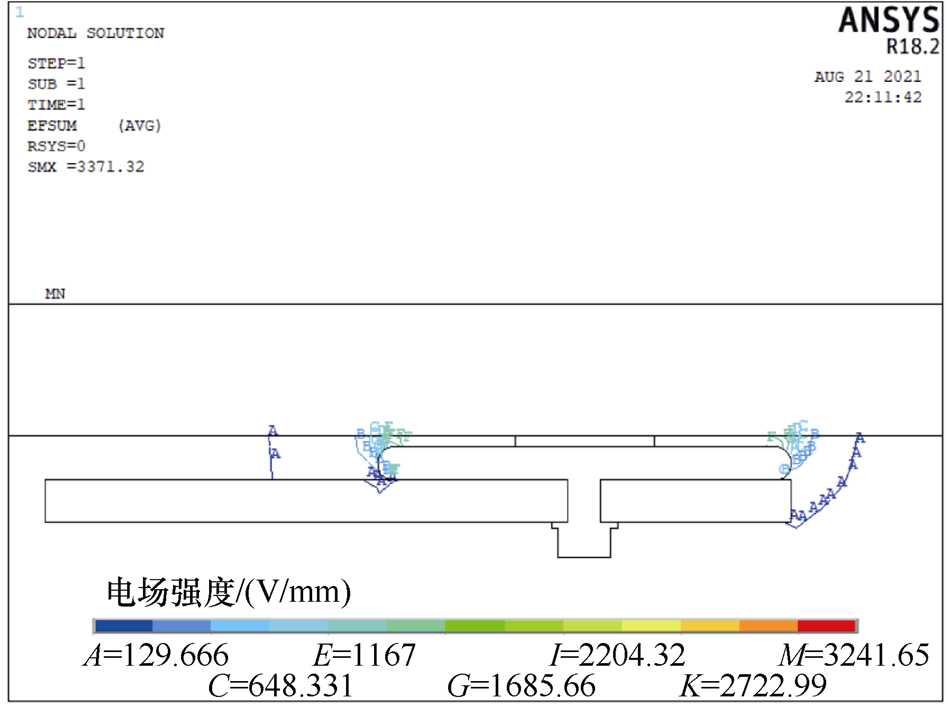

圖8 間距3mm時母線排周圍電場強度分布

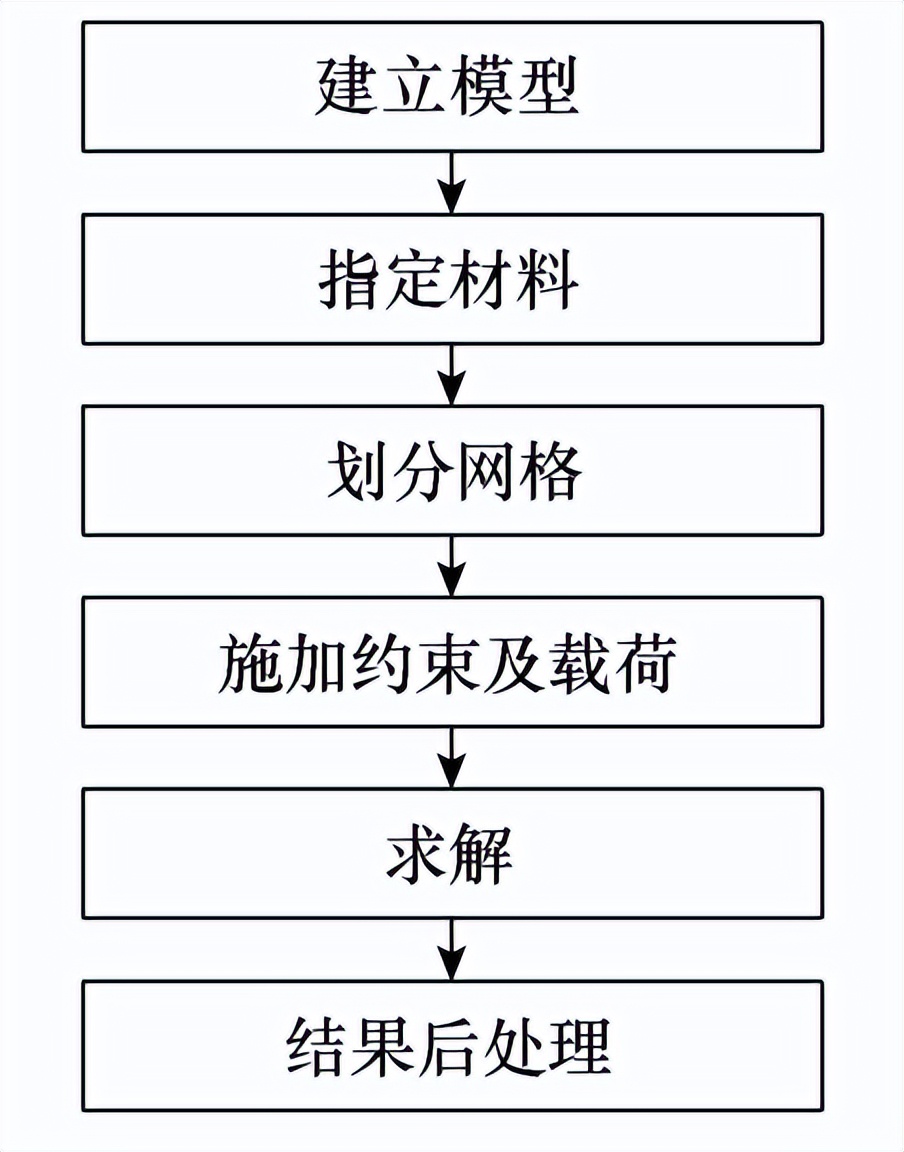

圖9 靜力學仿真分析流程

在進行母線排的靜力學結構分析時，僅需要針對母線排自身的結構進行分析，并不需要將整個艙體及其他零部件一同導入Ansys Workbench中計算。本文母線排的結構計算需要考慮三種工況，即運輸工況、作業工況和產生共振的工況。

在運輸工況下，引起母線排產生變形和應力的載荷主要有重力加速度、轉彎側向加速度、剎車制動加速度；在作業工況下，引起母線排產生變形和應力的載荷主要有重力加速度、地震力及母線排通電后的電動力；母線排的共振是母線排的固有屬性，無需外加載荷。

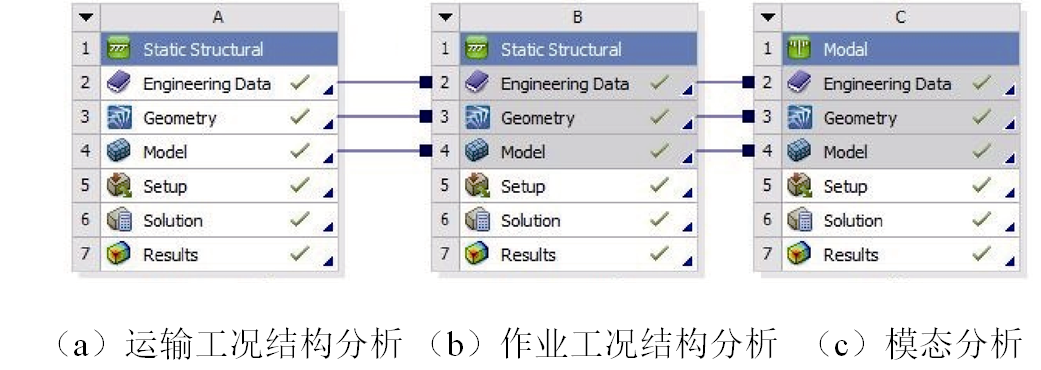

在進行上述三種工況下的靜力學結構計算時，Ansys Workbench提供了可以進行關聯的數據共享設置，僅需在第一種工況下對母線排進行模型導入、指定材料、網格劃分的操作，其余兩種工況可以通過分析模塊的拖拽實現數據及設置的共享，如圖10所示。

圖10 三種工況的數據及設置共享

使用Ansys Workbench進行靜力學分析所需的三維模型可通過Solidworks或UG進行創建，模型主要包括瓷質絕緣子、銅母線排、環氧樹脂板、環氧樹脂角板。創建完成后保存成x_t格式導入Ansys Workbench中。

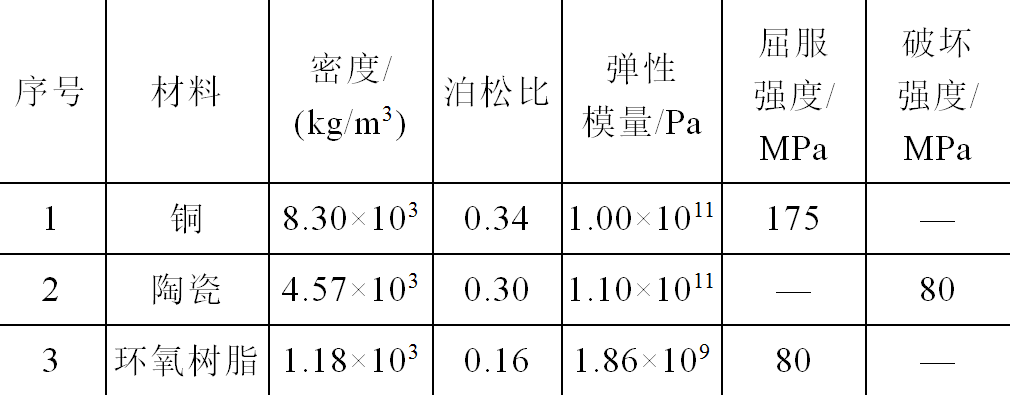

在進行靜力學結構分析時，各零件的材料是影響母線排變形和應力大小的主要因素之一。本文所述儲能集裝箱艙體內各零件材料屬性見表2。

表2 艙體內各零件材料屬性

使用Ansys Workbench內默認的自動劃分模式對模型進行網格劃分。在給模型施加載荷及約束時，需根據不同的工況進行施加。

3.1 運輸工況

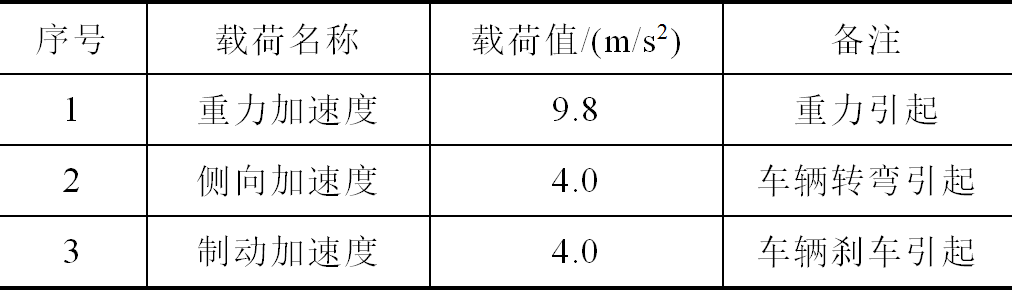

母線排安裝于集裝箱內的天花板上，使用固定螺栓將母線排上的8個絕緣子與集裝箱艙體天花板進行連接。在運輸工況下進行母線排強度分析時，可以將母線排上的8個絕緣子上頂面進行固定，然后施加相應的極限運輸載荷進行計算。運輸工況下母線排所承受的載荷見表3。

表3 運輸工況下母線排所承受的載荷

完成上述設置與處理后，即可對母線排結構進行求解及后處理，使其顯示出母線排系統中各零件在運輸工況下的變形與應力，分別如圖11～圖14所示。

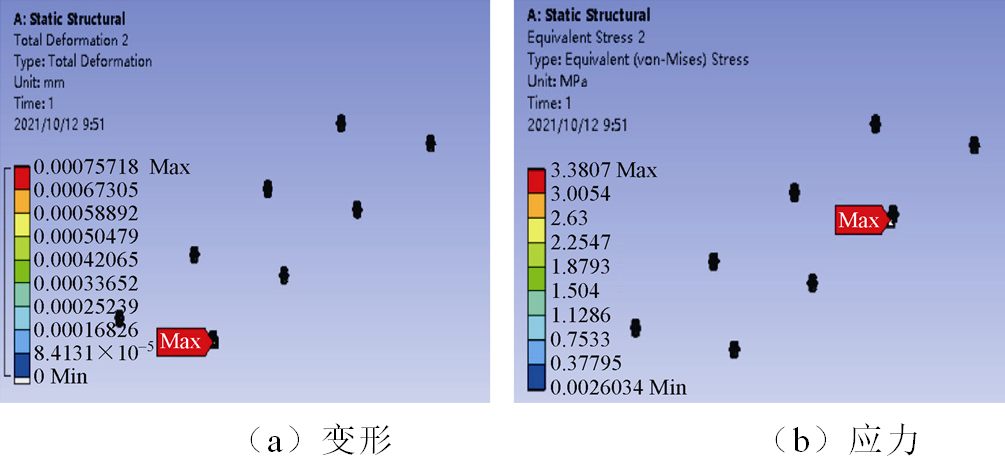

圖11瓷質絕緣子變形和應力（運輸工況）

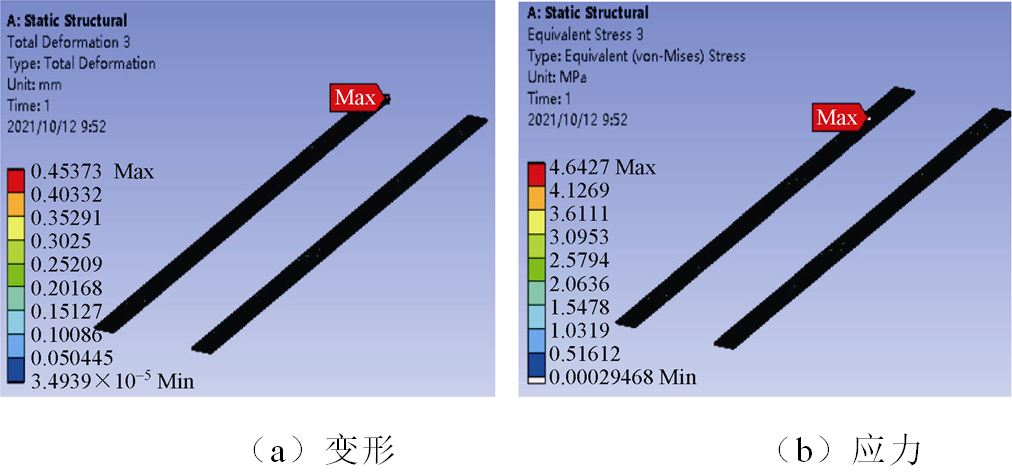

圖12銅母線排的變形和應力（運輸工況）

圖13環氧樹脂板的變形和應力-運輸工況

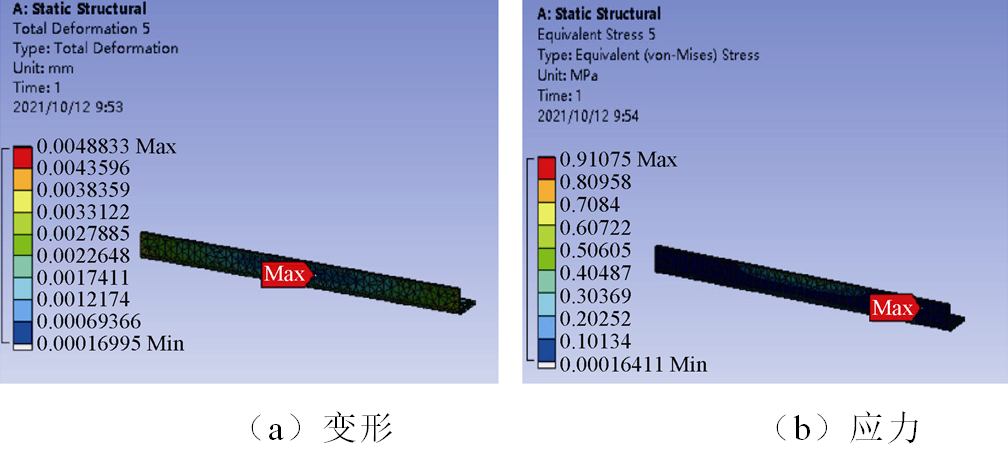

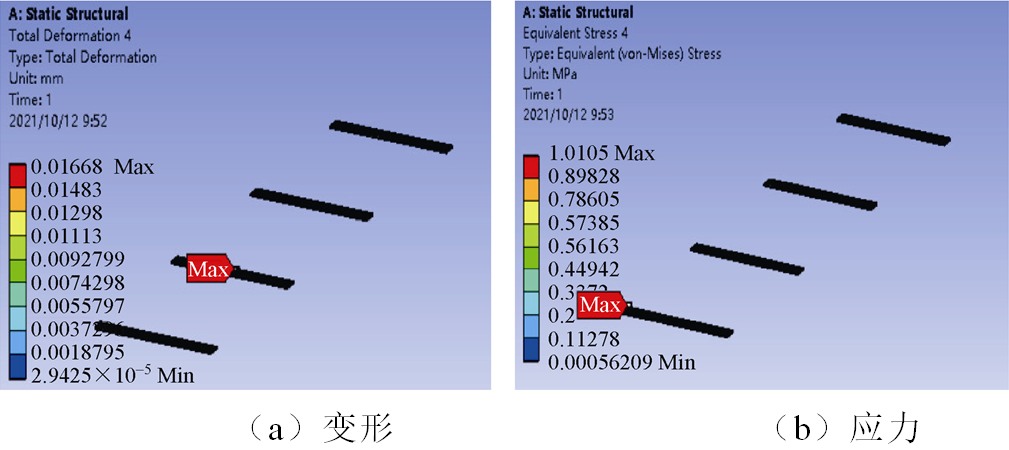

圖14環氧樹脂角板變形和應力-運輸工況

3.2 作業工況

母線排在充放電作業時，可能承受的極限載荷有重力加速度、地震力及電動力，并需考慮一定量的安全系數。由于兩根母線排是平行的，且電流方向相反，那么兩銅母線排間的電動力為互斥的相互作用力。平行導體間電動力的計算公式為

式（1）

式（1）中：F為電動力；I1、I2為兩根銅母線排中的電流；l為兩根銅母線排的長度；a為兩根銅母線排間的距離。

由式（1）可知，電動力的大小隨母線排上電流的變化而變化，當母線排上出現最大極限電流時，母線排的電動力最大。當儲能集裝箱電池組發生直流短路時，母線排上就會出現最大極限電流，即儲能系統直流短路電流，那么I1和I2均按儲能系統直流短路電流取值。電動力計算所需參數見表4。將表4中的參數代入式（1），可得電動力F≈145.1N。

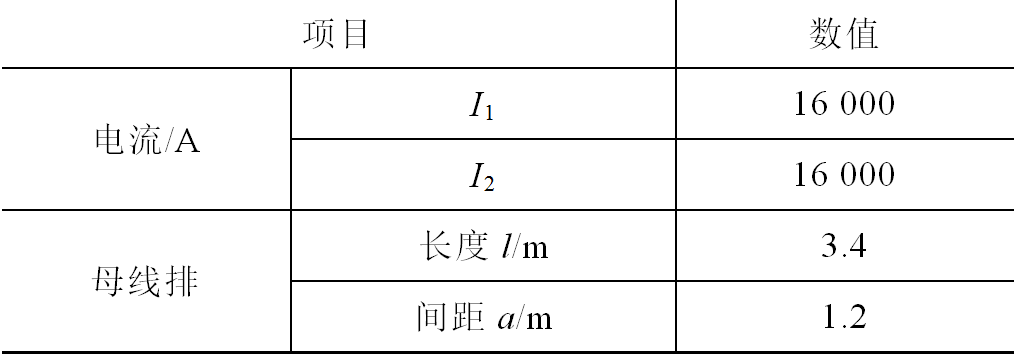

表4 電動力計算所需參數

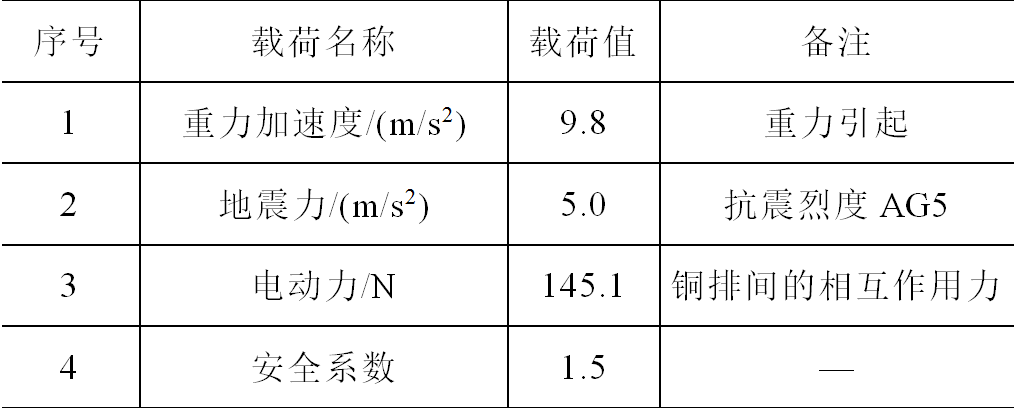

結合上述計算，在進行母線排充放電作業結構強度分析時，仍將母線排上的8個絕緣子上頂面進行固定，按照表5的數據對母線排施加載荷。

表5 作業工況下母線排所承受的載荷

完成上述設置與處理后，即可對母線排結構進行求解及后處理，使其顯示出母線排系統中各零件在作業工況下的變形與應力，分別如圖15～圖18所示。

3.3 產生共振時的工況

任何物體的固有頻率都是它自身的固有屬性，無需外加載荷與約束，使用模態分析對母線排系統進行固有頻率計算。

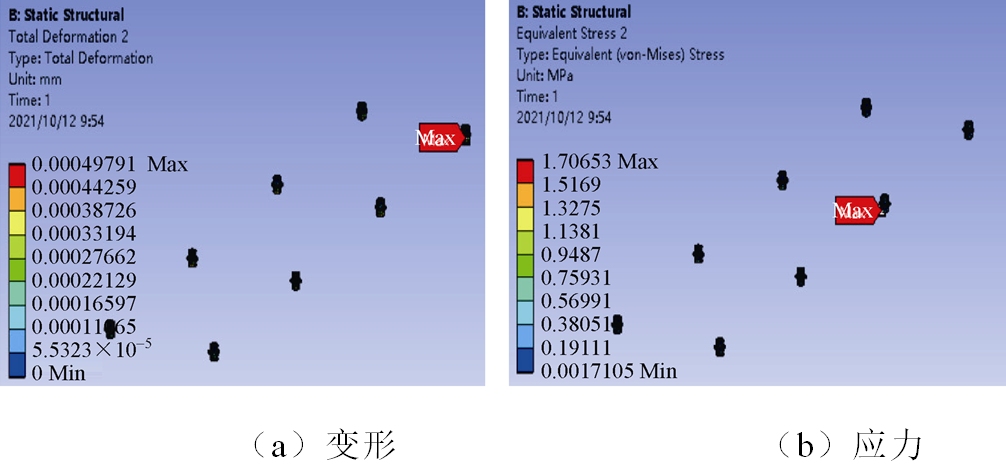

圖15瓷質絕緣子變形和應力-作業工況

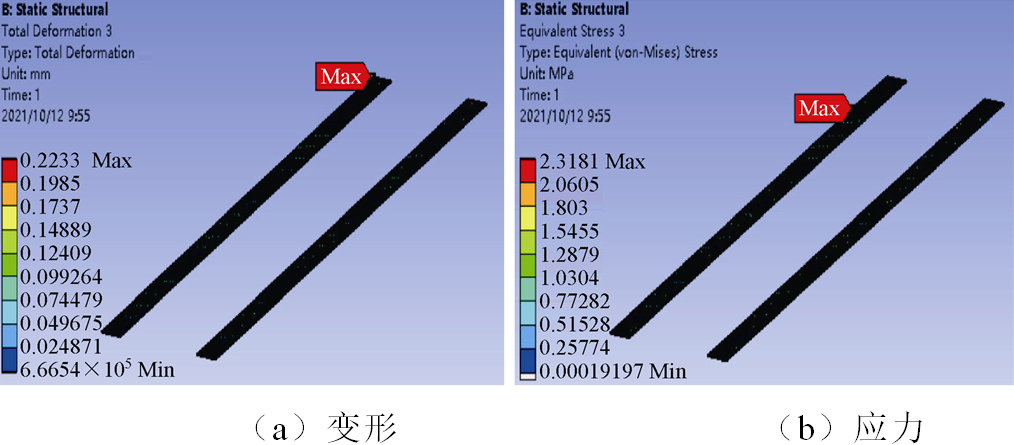

圖16銅母線排的變形和應力-作業工況

圖17環氧樹脂板變形和應力-作業工況

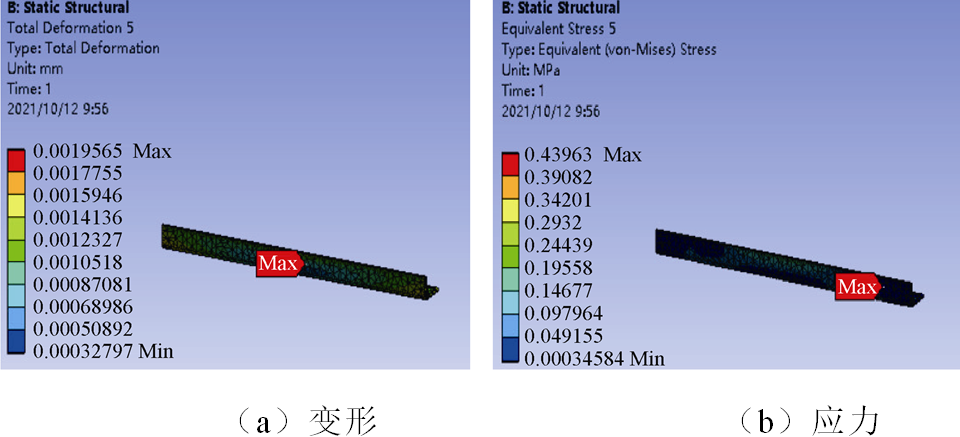

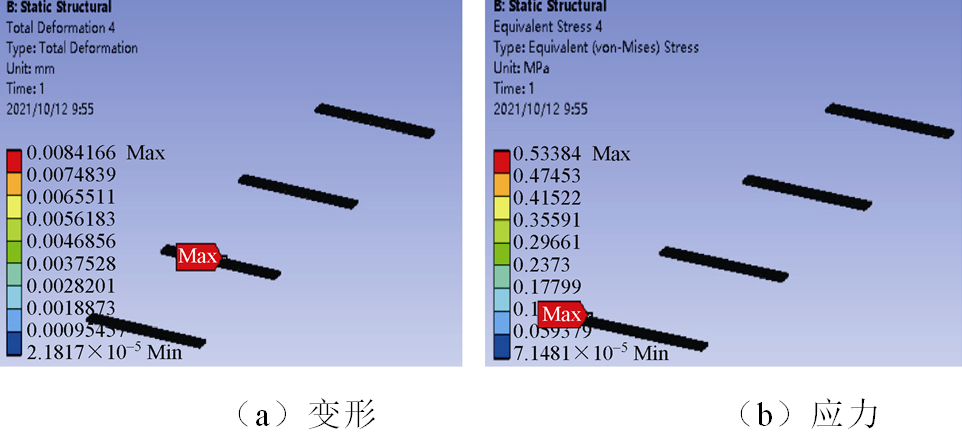

圖18環氧樹脂角板變形和應力-作業工況

完成上述設置與處理后，即可對母線排結構進行求解及后處理，使其顯示出母線排的固有頻率，如圖19所示。

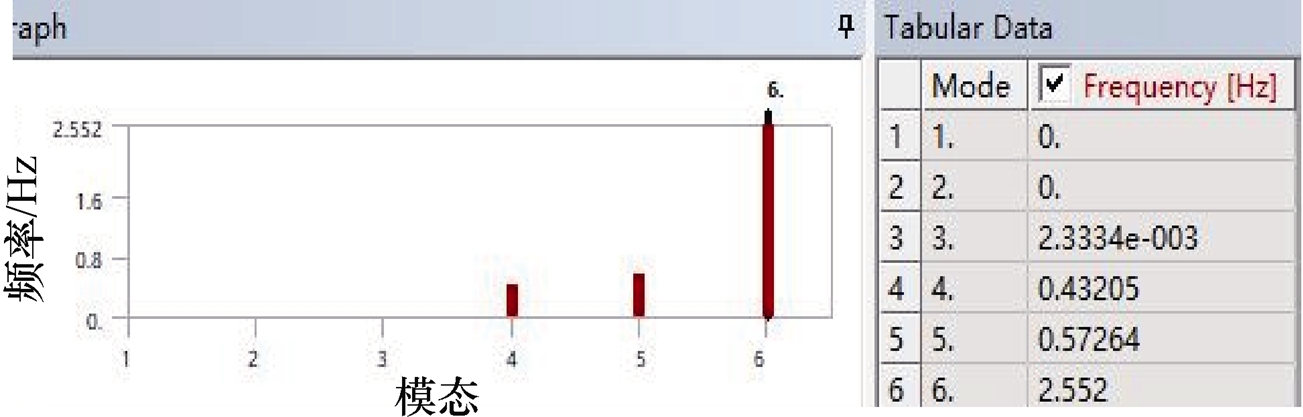

圖19 母線排系統的固有頻率

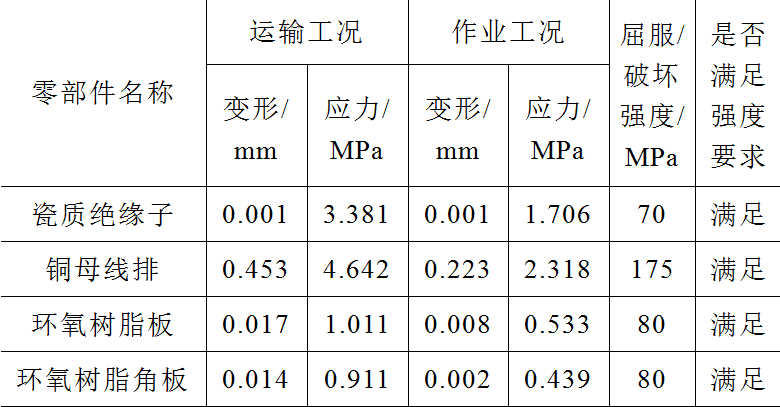

對母線排系統的運輸、作業工況下結構的仿真結果進行統計分析，分析結果見表6。

表6運輸作業工況下母線排系統結構仿真

3.4 試驗驗證

對母線排系統進行模態分析，可以得到母線排系統的固有頻率為2.33×10◆3Hz、0.432Hz、0.573Hz、2.552Hz，那么在母線排系統隨集裝搬運或作業過程中，需要盡量回避上述4個頻率。儲能集裝箱在作業時不會產生周期性激勵，僅在運輸過程中會承受車輛發動機產生的振動，而車輛發動機產生的振動范圍一般為16～125Hz，與母線排的4個共振頻率相差很大，因此不會引起共振。

為驗證上述分析的正確性，將母線排安裝在集裝箱內，對母線排進行吊裝（CSC認證）及顛振試驗，如圖20和圖21所示。

圖20 CSC吊裝試驗

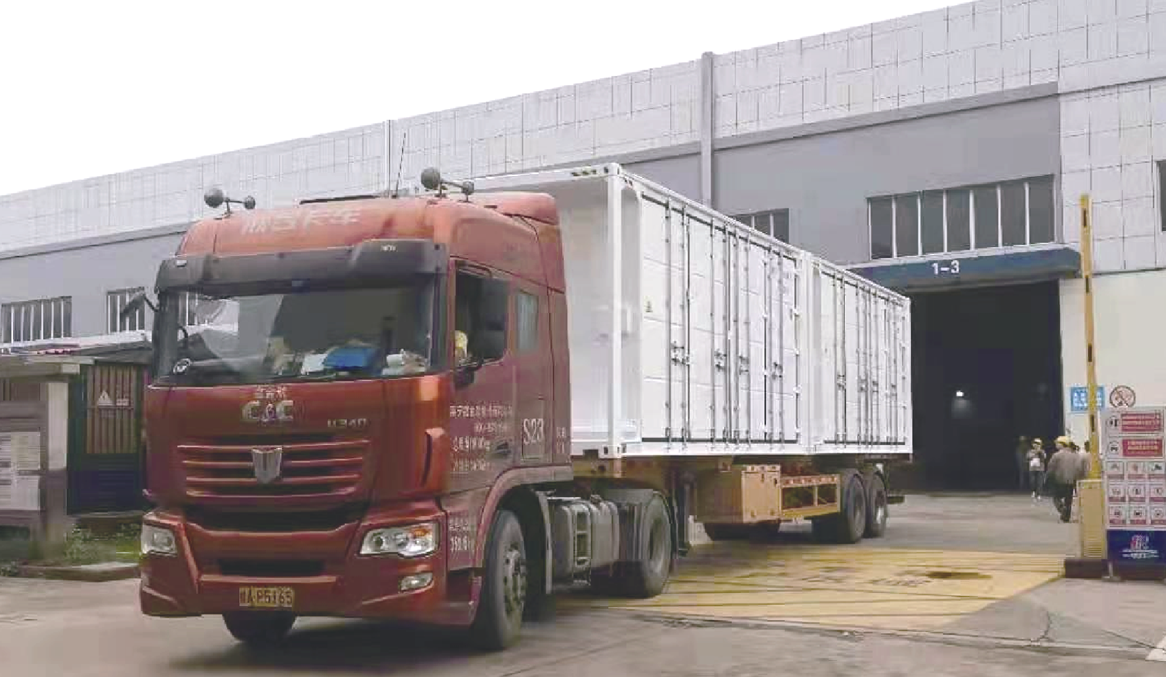

圖21 運輸顛振試驗

經過試驗驗證，在吊裝及顛振運輸（加速度為4g）狀態下，母線排未產生明顯變形及破壞，說明此母線排結構合理，滿足使用要求。

4 結論

本文以某儲能集裝箱內的母線排為研究對象，使用AutoCAD和UG軟件建立二維電場分析模型和三維結構力學分析模型，并使用Ansys Mechanical APDL和Ansys Workbench軟件對集裝箱內母線排系統在不同工況下的電場及結構強度進行分析，并將最終的仿真結果與各種材料的理論極限值進行比對，得到以下結論：

1）根據電場仿真的結果，可以判定本文論述的母線排結構與周圍其他零部件間的距離滿足電氣絕緣的要求，空間結構布置合理。

2）根據靜力學結構仿真的結果，可以判定母線排結構中的各零部件在運輸及充放電作業時所承受的應力遠小于其極限破壞強度，說明該母線排結構強度滿足使用要求。

3）由于儲能集裝箱在作業時沒有周期性振動激勵，那么僅需將母線排模態分析的結果與儲能集裝箱在運輸過程中可能承受的振動頻率進行對比，二者相差很大，故母線排結構在運輸及作業過程中不會產生共振，結構狀態穩定。

本文編自2022年第3期《電氣技術》，論文標題為“儲能系統用母線排電場及靜力學仿真分析”，作者為楊釗、董瑞 等。
